- PARKSIDE Kapp- und Zugsäge
- PARKSIDE 20V Akku - Bohrschrauber

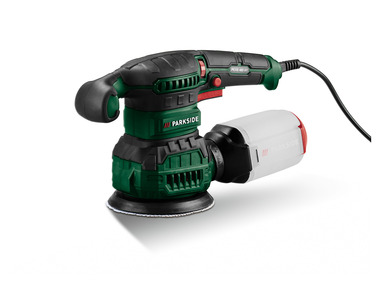

- PARKSIDE 20V Akku - Exzenterschleifer
- PARKSIDE Forstnerbohrer 20 mm
- PARKSIDE Zollstock
- PARKSIDE Bleistift
- PARKSIDE Hammer
- PARKSIDE Schraubzwinge
- PARKSIDE 120er Schleifpapier
- PARKSIDE Stechbeitel
- Leim
- 2 x Kantholz (Fichte/Kiefer) 40 mm x 60 mm x 600 mm
- 9 x Rundholz (Fichte) ø 20 mm x 200 mm
- 6 x Seilstücke (Hanf) á 380 mm
- Selbstklebende Zahlen
- Gewebeband
| Menge | Material | Bauteil | Maß in mm |
|---|---|---|---|
| 2x | Kantholz | Wurfkreuz (A) | 40 mm x 60 mm x 600 mm |
| 9x | Rundholz | Zielstäbe (B) | ø 20 mm x 200 mm |
| 6x | Seilstück | Wurfringe (C) | ca. 380 mm |
| 10x | Selbstklebende Zahlen (D) |
Mit dieser Übersicht hast du immer das passende Bauteil zur Hand.
Schritt 1: Kanthölzer (A) auf Maß bringen
Bringe mit der Kapp- und Zugsäge die Kanthölzer (A) in der Länge auf das richtige Maß.
Schritt 2: Ausschnitte anzeichnen
Lege ein Kantholz (A) exakt mittig über das Andere. Stelle sicher, dass der Abstand zur
Außenkante identisch ist und beide Hölzer genau im 90° Winkel zueinander sind - nimm am besten
dafür einen Winkel zur Hand. Übertrage links und rechts die Kanten auf dem darunter
platzierten Kantholz (A) an. Lege im Anschluss das unten liegende Kantholz (A) bündig und parallel
zum oberen - und übertrage die Striche auf das nicht markierte Holz. Jetzt muss die halbe
Materialstärke seitlich angezeichnet werden, die deine Schnitttiefe ergibt.
Schritt 3: Kreuzüberblattung sägen
Die Verbindung nennt sich “Kreuzüberblattung” und wird mit Hilfe der Kapp- und Zugsäge herausgesägt. Setze exakt auf der jeweiligen Innenseite des Striches einen Schnitt.
Die richtige Tiefe des Schnittes stellst du mittels der Justierschraube an der Kapp- und
Zugsäge ein und orientierst dich an deinem angezeichneten Strich. Säge zwischen den
Strichen im gleichmäßigen Abstand 5 mal neben einander ein.
Schritt 4: Ausstemmen
Mit dem Stechbeitel kannst du nun die Streifen in der Ausschnittfläche heraustrennen
und eine gleichmäßige Ebene in der richtigen Tiefe herstellen. Diese Schritte wiederholst
du bei dem anderen Kantholz (A).
Schritt 5: Passung prüfen
Prüfe die Passgenauigkeit beider Teile zueinander und arbeite gegebenenfalls nach.
Die Oberflächen sollten bündig sein und die Verbindung nicht zu viel Spiel haben.
Schritt 6: Gründlich abschleifen
Nimm dir nun ein 120er Schleifpapier, breche alle Kanten und schleife die Oberflächen glatt.
Schritt 7: Verleimen
Gebe im Anschluss Leim in die Innenflächen der Verbindung.
Setze eine Zwinge auf die Verbindung und lasse den Leim trocknen.
Schritt 8: Rundhölzer (B) ablängen
Während der Leim trocknet, kannst du die Rundhölzer (B) mit der Kapp- und Zugsäge auf
die richtige Länge bringen.
Schritt 9: Bohrlöcher anzeichnen
Zeichne mit einem Bleistift die Mittelpunkte an, an denen nachher deine Rundhölzer (B)
platziert werden. Hier werden im nächsten Schritt 20 mm Löcher gebohrt.
Schritt 10: Bohren
Setze mit dem 20 mm Forstnerbohrer an den jeweiligen Markierungen an und bohre nicht
ganz durch das Kantholz (A) durch.
Schritt 11: Rundhölzer (B) einleimen
Setze die zugesägten Rundhölzer (B) mit etwas Leim in die Bohrlöcher ein. Sollten die
Rundhölzer (B) kleiner sein als das Loch, kannst du auf der Unterseite des Rundholzes (B)
einen kurzen Schlitz sägen und einen keilförmigen Span eintreiben, um das Rundholz (B)
auseinander zu drücken und den Durchmesser an der Stelle zu vergrößern.
Schritt 12: Wurfringe (C) herstellen
Klebe die Enden der Seilabschnitte mit etwas Gewebeband zusammen, um ein Kreis zu erhalten.
Schritt 13: Klebe die Zahlen (D) auf das Wurfkreuz (A)
Die äusseren Rundhölzer (B) bekommen die Zahl 5, die darauf folgenden die Zahl 10.
Das Rundholz (B) in der Mitte des Wurfkreuzes (A) bekommt die Zahl 20.
Schritt 14: Werfen!
Jetzt kann das Spiel beginnen!
