- PARKSIDE pokosová a skracovacia píla
- PARKSIDE akumulátorová príklepová vŕtačka

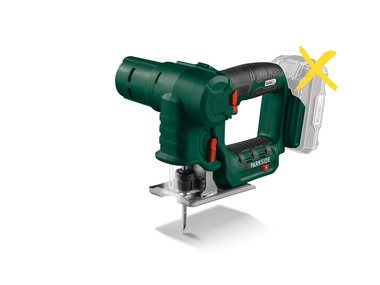

- PARKSIDE akumulátorová priamočiara píla
- PARKSIDE krokový vrták, Forstnerov vrták

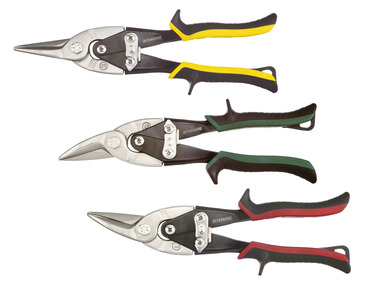

- PARKSIDE nožnice na plech
- PARKSIDE japonská píla
- PARKSIDE píla na kov
- PARKSIDE pilník
- PARKSIDE odstraňovač výronkov
- PARKSIDE posuvné meradlo
- PARKSIDE ceruzka
- 3 x 25mm guľatina buk 1000 mm
- 12 mm (vnútro) oceľová okrúhla rúrka 1 000 mm
- Zvyšná doska sieťotlač cca 600 mm x 600 mm
- Zvyšná doska sieťotlač min. 350mm x 350mm
- Oceľový plech 0,75mm x min. 350mm x min. 350mm
- Skrutky Panhead 3,5 x 30mm( 3 ks)
- Skrutky so zápustnými hlavami (3 ks)
- Zvyšné skrutky min. 3 x 35 mm
- Obojstranná lepiaca páska
- Lepidlo
| Množstvo | Materiál | Diel | Rozmery v mm |
|---|---|---|---|
| 1x | zvyšková doska sieťotlač | dolná doska (A) | kruh s ø 600 mm |
| 1x | zvyšková doska sieťotlač | horná doska (B) | kruh s ø 350mm |
| 1x | oceľový plech (C) | kruh s ø 350mm | |
| 8x | oceľová rúrka (D) | ø 12mm (vo vnútri) x 100mm | |
| 3x | guľatina buk (E) | ø 25mm x 600 mm |
Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.
Upozornenie
Tento DIY projekt bol vytvorený zo zvyškov z predchádzajúcich projektov a nevyžaduje si najvyššiu presnosť. Neváhaj použiť zvyšky, ktoré ešte máš vo svojej dielni, a nakupuj čo najmenej!
Upozornenie na ochranu zdravia pri práci: V tomto projekte sa používajú rôzne zariadenia. Vždy dbaj na svoju bezpečnosť a používaj potrebné ochranné prostriedky.
Krok č. 1: Napíliť dosky (A, B)
Napíľ spodnú dosku (A) a hornú dosku (B) pomocou priamočiarej píly.
Na tento účel nakresli príslušný kruh pomocou šnúrky ako kompasu a napíľ najlepšie pílovým listom s úzkym chrbtom.
Krok č. 2: Prenes kruh na oceľový plech (C) a vyrež ho
Umiestni hornú dosku (B) na oceľový plech (C).
Obkresli kruh fixkou a vystrihni ho nožnicami na plech alebo multifunkčnými nožnicami.
Krok č. 3: Na hornú dosku (B) nalepiť oceľový plech
Okrúhlu oceľovú dosku (C) prilep k hornej doske (B) pomocou obojstrannej lepiacej pásky. Dbaj na to, aby si použil dostatočné množstvo pásky, aby sa doska neuvoľnila.
Krok č. 4: Navŕtať otvory na oceľové rúry (D) a okrúhle tyče (E)
Na spodnú stranu hornej dosky (B) nakresli osem rovnomerne rozmiestnených otvorov pre oceľové rúrky (D). Musia byť od okraja vzdialené 35 mm.
Vŕtaj cez drevenú a oceľovú dosku vrtákom s priemerom 4 mm.
Nakresli tri ďalšie vŕtacie stredy pre okrúhle tyčové nožičky (E) na ľubovoľných miestach na hornej doske (B). Tieto otvory vyvŕtaj 25 mm Forstnerovým vrtákom len cez drevo a potom 4 mm cez oceľový plech.
Teraz umiestni hornú dosku (B) do stredu základnej dosky (A) a prenes otvory v nožičkách (E) na základnú dosku. Najlepšie je označiť ich priamo.
Krok č. 5: Navŕtať otvory pomocou stupňového vrtáka
Vyvŕtaj otvory pre oceľové rúrky (D) z oboch strán na 16 mm, aby sa rúrky zmestili dovnútra. Vŕtanie otvorov z oboch strán stupňovitým vrtákom vytvorí úzky bod v polovici hrúbky materiálu, ktorý bude držať oceľovú rúrku (D) na mieste.
Krok č. 6: Napíliť oceľové rúry (D) a okrúhle tyče (E)
Pomocou pílky na železo odrež oceľové rúrky (D) na dĺžku 100 mm a a potom ich opracuj pilníkom alebo odstraňovačom výronkov.
Okrúhle tyče (E) môžeš v tom istom kroku narezať na dĺžku 600 mm pomocou japonskej píly.
Krok č. 7: Upevniť oceľové rúry (D) a okrúhle tyče (E)
Vlož oceľové rúrky (D) cez vyvŕtané otvory a skontroluj ich uloženie. Okrúhle tyče (E) upevni do vyvŕtaných otvorov trochou lepidla a zhora ich zaisti skrutkami panhead (3,5 x 30 mm) cez oceľový plech.
Tip: Ak sú rúrky príliš voľné, oblep ich páskou, aby lepšie priliehali.
Krok č. 8: Konštrukciu upevniť na dolnú dosku (A)
Po montáži hornej dosky (B) vyvŕtaj slepé otvory v označených bodoch na základnej doske (A) pomocou 25 mm Forstnerovho vrtáka.
Potom prevŕtaj 4 mm cez dosku a pripevni nohy (E) k spodnej doske (A) zospodu pomocou skrutiek so zapustenou hlavou.
Krok č. 9: Na spodnú dosku (A) vyčaruj krajinku zo zvyškového dreva
Teraz môžeš byť kreatívny! Zvyškové dosky rozlož na spodnú dosku v ľubovoľnom usporiadaní - medzi nohy a okolo nich. Pravdepodobne budeš musieť niekoľko trámikov vopred rozrezať na menšie časti alebo menšie trámiky priskrutkovať.
Trámy, na ktorých rakety na konci stoja, by nemali presiahnuť maximálnu výšku 400 mm, aby mali rakety bezpečnú oporu.
Tu nemôžeš nič pokaziť - jednoducho ich rozlož podľa svojich predstáv a zoskrutkuj ich cez základnú dosku zospodu zvyškovými skrutkami. Tým zabezpečíš dodatočnú hmotnosť a rakety budú mať rôznu štartovaciu výšku!
Krok č. 10: Vložiť rakety - šťastný nový rok!
Vlož rakety cez okrúhle rúrky a zabávaj sa!
Veľa radosti pri inštalácii!
Pozor: Pri silvestrovskom odpaľovaní zábavnej pyrotechniky dbajte na správne zaobchádzanie, zákony a predpisy, ako aj na upozornenia výrobcov.
