- PARKSIDE pokosová a skracovacia píla
- PARKSIDE akumulátorová príklepová vŕtačka
- PARKSIDE horná fréza

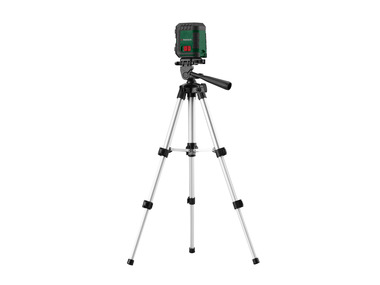

- PARKSIDE krížový líniový laser
- PARKSIDE skrutkové svorky
- PARKSIDE píla na kov
- PARKSIDE posuvné meradlo
- PARKSIDE ceruzka
- 1 doska smrek 3000 mm x 100 mm x 100 mm
- závesná koľajnica 2000 mm x 29 mm x 6,5 mm
- skrutky Panhead:
- 4 x 4 mm x 40 mm
- 4 x 4,5 mm x 45 mm (v závislosti od steny)
- skrutky so zápustnou hlavičkou: 12 x 6 mm x 120 mm
| Množstvo | Materiál | Diel | Rozmery v mm |
|---|---|---|---|
| 1x | doska | vzadu (A) | 100 mm x 100 mm x 600 mm |
| 2x | doska | stred (B) | 100 mm x 100 mm x 400 mm |
| 3x | doska | vpredu (C) | 100 mm x 100 mm x 200 mm |
| 2x | závesná koľajnica | (D) | 140 mm |
Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.
Upozornenie na ochranu zdravia pri práci: V tomto projekte sa používajú rôzne zariadenia. Vždy dbaj na svoju bezpečnosť a používaj potrebné ochranné prostriedky.
Krok č. 1: Nar ezať dosky na požadovaný rozmer (A, B, C)
Pomocou píly narež všetky dosky (A, B,C) podľa plánu na správnu dĺžku.
A: 600mm
B: 400mm
C: 200mm
V závislosti od kvality povrchu dosiek (A, B, C) môžeš teraz povrch obrúsiť a zalomiť hrany.
Tip: Polož zvyšné drevo na doraz tak, aby pílový kotúč mohol píliť cez celý materiál.
Krok č. 2: Zoskrutkovanie
Umiestni krátke dosky (C) cez stredové dosky (B) a pritlač ich k sebe.Pripevni krátke dosky (C) k stredovým doskám (B) pomocou 120 mm skrutiek. Skrutkuj zozadu tak, aby neboli viditeľné žiadne skrutky!
Keď sú pevne dotiahnuté, môžeš dlhú dosku (A) uviesť do správnej polohy a tiež ju zozadu pripevniť k stredovým doskám (B).
Dbaj na to, aby si vo výške drážky pre závesnú koľajnicu nepripevňoval žiadne skrutky! (pozri nákres)
Krok č. 3: Naznačiť drážku pre závesnú koľajnicu a nastaviť hor nú frézu
Odmerajte 150 mm smerom nadol od horného okraja najdlhšej dosky (A). Od tejto výšky nakresli drážku na oboch zadných stranách rohového regálu, ktorá je 45 mm široká, 180 mm dlhá a 10 mm hlboká od dlhého okraja zadnej dosky (A). Do frézy nasaď plochú čelnú frézu s čo najväčším priemerom (stačí 16 mm). Zablokuj frézu na hĺbke drážky 10 mm.
Krok č. 4: Frézovanie drážky
Keď je rohový regál pevne pripevnený k pracovnému stolu, môžeš začať zvonku a frézovať drážku. Maximálna presnosť tu nie je dôležitá, pretože drážka nie je viditeľná. Pri tejto operácii si môžeš precvičiť frézovanie vedené rukou!
Pozor: Táto operácia môže byť nebezpečná. Vždy maj na pamäti, že fréza sa môže rýchlo nakloniť a „utiecť“. Preto, ak je to možné, frézuj vždy v opačnom smere. Pre maximálnu kontrolu si tiež opri ruky o pevný povrch.
Krok č. 5: Napíliť závesnú koľajnicu (D)
Teraz pomocou píly na kov odrež dva 140 mm dlhé kusy závesnej koľajnice (D).
Píla na kov nevytvára žiadne iskry, a preto sa môže používať v drevárskej dielni bez rizika požiaru.
Krok č. 6: Upevnenie skrutiek
Do drážky zaskrutkuj dve skrutky panhead vo vzdialenosti 80 mm od seba. Tie by mali byť umiestnené vodorovne 160 mm od horného okraja dlhej dosky (A).
Krok č. 7: Upevniť závesnú koľajnicu (D)
V závislosti od stavu steny priskrutkuj dve 140 mm závesné koľajnice (D) k stene pod uhlom pomocou správnych skrutiek a kolíkov. Na to je ako pomôcka vhodný krížový líniový laser.
Krok č. 8: Zavesenie
Ak si všetko spravil správne, môžeš teraz jednoducho nasadiť rohový regál na závesné koľajnice (D). Skrutkovaním a odskrutkovaním skrutiek panhead na zadnej strane regálu môžeš doladiť presnosť uloženia závesu.
