Ide sa na to!
Zistite, ako si môžeš jednoducho postaviť ikonický balkónový bar na ďalší teplý letný večer s náradím PARKSIDE. Tieto pokyny krok za krokom ťa prevedú celým procesom a sú samozrejme k dispozícii aj na stiahnutie - takže sa môžeš do projektu pustiť hneď.!
Či už osamote alebo s priateľmi, konečný výsledok je rozhodne niečo, čo si treba vychutnať!

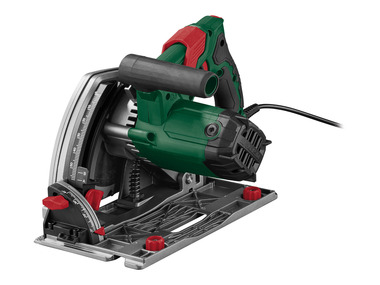

- PARKSIDE ponorná píla
- PARKSIDE 20 V akumulátorová príklepová vŕtačka
- PARKSIDE horná fréza
- PARKSIDE skracovacia a pokosová píla
- PARKSIDE Forstnerov vrták 20 mm
- PARKSIDE kužeľový záhlbník
- PARKSIDE dierovacia píla
- PARKSIDE brúsny papier so zrnitosťou 120 a 150
- PARKSIDE odstrihovač
- Meter
- Ceruzka
- 1 x hranol (smrek/borovica)
60 mm x 80 mm x 1100 mm - 2 x trojvrstvové dosky (smrek)
150 mm x 1250 mm - 1 x trojvrstvová doska (smrek)
500 mm x 1250 mm - 1 x trojvrstvová doska (smrek)
300 mm x 1250 mm - 1 x drevená lazúra, do exteriéru
- 5 x skrutiek so zápustnými hlavami 4,5 x 50 mm
- 5 x skrutiek so zápustnými hlavami 4,5 x 45 mm
- 5 x skrutiek so zápustnými hlavami 5 x 70 mm
- 2 x skrutky Panhead 4 x 35 mm
- 1 x kruhová reťaz s článkami
12 mm x 8 mm, dĺžka 2,5 m - 2 x zaoblené skrutkové háky
(veľkosť voliteľná) - 2 x závesné skrutky (oká) 30 x 14 mm
| Množstvo | Materiál | Stavebný diel | Rozmery v mm |
|---|---|---|---|
| 1x | Hranol trojvrstvová | Podpera na zábradlie (A) | 60 mm x 80 mm x 1100 mm |
| 1x | doska trojvrstvová | horná barová polica (B) | 150 mm x 1250 mm |
| 1x | doska trojvrstvová | zadný panel (C) | 150 mm x 1250 mm |
| 1x | doska trojvrstvová | zadná stena (D) | 500 mm x 1250 mm |
| 1x | doska trojvrstvová | stolová doska (E) | 300 mm x 1250 mm |
Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.
Krok č. 1: Narezať trojvrstvové dosky a hranoly
Pomocou skracovacej a pokosovej píly narež hranoly (A) a dosky (B, C, D, E) na požadovanú veľkosť.
Krok č. 2: Nakresliť výrezy
Na veľkej zadnej platni (D) urči polohu štyroch horizontálnych výrezov, do ktorých sa neskôr vloží stolová doska (E). Nakresli bod 100 mm vľavo a vpravo od okraja a 100 mm od spodného okraja. Tieto dve spoj čiarou a nakresli ďalšie tri rovnaké čiary 100 mm nad nimi. Toto sú stredové línie našich výrezov.
Krok č. 3: Navŕtať konce výrezov
Výrezy budú mať výšku 20 mm a šírku 1070 mm. Pomocou 20 mm Forstnerovho vrtáka vyvŕtaj otvor cez zadný panel (D) v koncových bodoch každého riadku.
Krok č. 4: Vypíliť výrezy
Potom pomocou ponornej píly sprav dlhé rezy medzi vkladacími bodmi. Na to použi pílu dvakrát pre každý otvor a rež do ďalšieho otvoru: raz na horný okraj otvoru a raz na spodný okraj. Uisti sa, že píliš na „správnej“ strane!
Tip: Vzhľadom na kruhovú geometriu pílového kotúča zostane na spodnej strane panelu, tesne pred 20 mm otvormi, trochu dreva, ktoré potom vypílime dierovacou pílou.
Krok č. 5: Skosiť hrany
Pomocou frézy a zaobľovacej frézy vyfrézuj na oboch stranách výrezov skosenie. Tak dosiahneš peknú hranu.
Krok č. 6: Dôsledne obrúsiť
Zober si brúsny papier 120 a obrús všetky hrany.
Krok č. 7: Stolovú dosku upraviť podľa zadnej steny
Zadný okraj stolovej dosky (E) musí zapadnúť do príslušných výrezov a ležať v jednej rovine so zadnou stenou (D). Na vytvorenie zásuvného spojenia sa musia vľavo a vpravo vytvoriť výrezy široké 100 mm a hlboké 20 mm. Na to použijeme ponornú pílu a dierovaciu pílu.
Krok č. 8: Vypíliť zárez do hranolu
Ak chceš balkónový bar umiestniť na balkónové zábradlie, musíš v hranole (A) vypíliť zárez. V našom prípade má zábradlie rozmery 30 x 40 mm. Teraz tento rozmer vypílime ponornou pílou cez celý hranol v jednom rohu.
Krok č. 9: Opticky dotvoriť zadnú stenu
Po vypílení zárezu je potrebné ešte raz použiť ponornú pílu na zadný panel (C) balkónového baru. Na oboch pozdĺžnych hranách zadného panelu spravíš rez 30°, čo baru dodá optickú ľahkosť. Potom hranu prelomíme brúsnym papierom so zrnitosťou 120.
Krok č. 10: Lazúra
Predtým, ako všetky diely priskrutkujeme, nanesieme lazúru. Na to môžeš použiť napríklad bielu lazúru určenú do exteriéru.Možné sú aj viaceré nátery. Po dostatočnom čase schnutia možno povrch medzi jednotlivými vrstvami prebrúsiť brúsnym papierom so zrnitosťou 150, aby bol povrch príjemnejší.
Krok č. 11: Upevniť hornú barovú policu k hranolu
Hornú policu (B) priskrutkuj k hranolu (A) zdola cez zárez. Tak ostanú skrutky opticky skryté. Na tento účel umiestni hranol presne do stredu. Potom predvŕtaj, zahĺb otvory pomocou záhlbníka a všetko priskrutkuj piatimi skrutkami so zápustnou hlavou 4,5 x 50 mm.
Krok č. 12: Zadný panel naskrutkovať na hranol
Teraz priskrutkuj zadný panel (C) zvnútra - rovnako cez zárez k hranolu (A). Predvŕtané otvory opäť zahĺb pomocou záhlbníka a na skrutky použi päť skrutiek so zápustnou hlavou 4,5 x 45 mm. Spodný okraj zadného panelu by mal byť v jednej rovine s hranolom. Sklon 30° smeruje povrchom dovnútra.
Krok č. 13: Spojiť hranol a zadný panel
Potom pripoj hranol (A), ktoré bude neskôr umiestnené na balkónovom zábradlí, k zadnej stene (D). Dbaj na to, aby strana s väčšou vzdialenosťou od krajného výrezu smerovala nahor.
Potom pomocou metra urči polohu hranola a merania prenes na zadnú stenu. Potom môžeš určiť body skrutiek na zadnom paneli. Predvŕtaj, zahĺb a zaskrutkuj spredu, tentoraz pomocou piatich skrutiek so zápustnou hlavou 5 x 70 mm.
Krok č. 14: Upevniť reťaz
Teraz je čas pripevniť reťaz, ktorá bude držať stôl. Na tento účel priskrutkuj hák do zadného panelu (C) na každej strane a očko do hornej police (B) na každej strane. Koniec reťaze pripevni k bočnému okraju stolovej dosky (E). Ak chceš určiť, aká dlhá musí byť reťaz, môžeš jednoducho vložiť dosku stola do najnižšieho výrezu, viesť reťaz cez očko k okraju dosky stola a označiť miesto, kde je priskrutkovaná skrutkou Panhead 4 x 35 mm.
Potom zahákni koniec reťaze s menšou vôľou. Takto budeš vedieť, kde môžeš reťaz prerezať bočným rezačom.
Krok č. 15: Zavesenie balkónového baru
Hotový bar zaves na balkónové zábradlie a pomocou dosky si nastav najlepšiu výšku.
Teraz už chýbajú iba nápoje!
