Držiak na šálky

Trvanie: 2 hodiny
Rozmery: 300 x 200mm
Úroveň obtiažnosti: 1/5

Ide sa na to!


Perfektný doplnok k tvojmu DIY kávovému baru! Pevný držiak na šálky z dubového dreva a ocele.

Ilustrácia vlastnoručne vyrobeného držiaka na pohár na stole

Na opracovanie kovu:

  • PARKSIDE zverák
  • PARKSIDE pásová píla na kov
  • PARKSIDE stolová vŕtačka
  • PARKSIDE uhlová brúska
  • PARKSIDE ručný odstraňovač výronkov / PARKSIDE súprava pílnikov
  • PARKSIDE 20 V akumulátorová príklepová vŕtačka
  • PARKSIDE vrták do kovu (4,2 mm)
  • PARKSIDE závitorez
  • PARKSIDE kužeľový záhlbník
  • PARKSIDE krokový vrták
  • PARKSIDE súprava nárazových nástrojov
  • PARKSIDE značkovací nástroj

Na opracovanie dreva:

  • PARKSIDE Forstnerov vrták 20 mm
  • PARKSIDE dierovacia píla
  • PARKSIDE horná fréza
  • PARKSIDE brúsny papier so zrnitosťou 120 a 150

Príslušenstvo:

  • PARKSIDE posuvné meradlo
  • PARKSIDE profil
  • PARKSIDE kladivo
  • ceruzka
  • 1 x lepená dr evená doska (zvyšok) dub najmenej 300 mm x 200 mm x 20 mm
  • 1 oceľová hranatá rúra 20 mm 20 mm x 1000 mm
  • 3 x konektor rúr plastový - 2 smery
  • 1 x konektor rúr plastový - 3 smery
  • 1 x závitová tyč M5 s dĺžkou min. 300 mm
  • 4 x M5 matice
  • 3 skrutiek Panhead 4,5 x 20 mm



MnožstvoMateriálDielRozmery v mm
3xhranatá rúranožičky (A)20 mm x 20 mm x 200 mm
2xhranatá rúrapriečne diely vpredu hore (B)20 mm x 20 mm x 95 mm
1xhranatá rúrapriečny diel hore vzadu (C)20 mm x 20 mm x 140 mm
1xdubová doskaspodná doska (D)300 mm x 200 mm x 20 mm
1xzávitová tyč M5hák (E)dĺžka najmenej 300 mm
Schéma držiakov pohárov

Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.

Pozor: Neošetrená oceľ a neošetrený dub môžu pri vystavení vlhkosti navzájom reagovať v dôsledku prirodzene sa vyskytujúcej kyseliny trieslovej v dreve. V dreve dochádza k výraznej zmene farby. Ak chceš tomu zabrániť, môžeš povrch jedného alebo oboch materiálov ošetriť napríklad bezfarebným lakom na styčných plochách.

Niekto kreslí miery

Krok č. 1: Napíliť hranaté rúry (A, B, C) na požadovaný rozmer

Pomocou pásovej píly na kov narež hranaté rúrky (A, B, C) na správnu veľkosť: A: 200 mm, B: 95 mm a C: 140 mm

Koniec kovovej rúry je odhrotovaný

Krok č. 2: Odstránenie výronkov

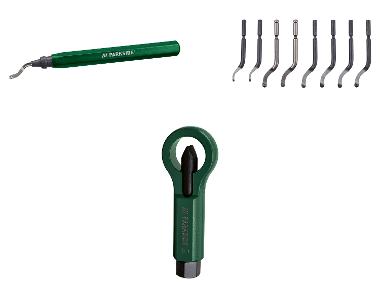

Po rezaní sa na reznej hrane objaví výronok. Najlepšie ho odstrániš pomocou ručného
odstraňovača výronkov. Prípadne môžeš použiť aj pilník.

Vyvŕtané otvory sú označené na kovových rúrach

Krok č. 3: Vyznačenie otvorov pre háčiky

Označ stred pozície háčika stredovým dierkovačom. Môžeš sa slobodne rozhodnúť, koľko háčikov chceš použiť a kde ich chceš umiestniť. V tomto príklade sú 4 háčiky vzdialené 25 mm od vonkajšieho okraja okrajovej rúrky. Dbaj na to, aby plastové spojky, ktoré budú neskôr držať rám spolu, neprekážali vyvŕtaným otvorom! V takom prípade konektory skráť alebo ich umiestni pred vŕtaním a potom vyvŕtaj otvor tak, aby boli vyvŕtané aj konektory.

Vŕtanie otvoru stolovou vŕtačkou

Krok č. 4: Navŕtať a narezať závity

V označených bodoch predvŕtaj otvor s priemerom 4,2 mm. Na dosiahnutie rovného otvoru je najlepšie použiť stolnú vŕtačku. Potom umiestni závitník M5 do závitníkového kľúča a s veľkým citom a malým tlakom ho otoč v smere hodinových ručičiek do otvoru. Hneď, ako pocítiš určitý odpor, môžeš otáčať o niečo rýchlejšie - teraz je závit vytvorený.

Tip: Ak je chod príliš ťažký, nanes trochu oleja na vŕtanie a rezanie.

Otvor sa vŕta stupňovitým vrtákom

Krok č. 5: Vŕtanie s krokovým vrtákom

Označ stred otvoru na nohách (A), ktoré sú spojené s drevenou doskou (D). V každom prípade 10 mm od spodnej časti. Vŕtaj cez celú okrajovú rúrku (A) vrtákom s priemerom 5 mm. Pomocou stupňovitého vrtáka vyvŕtaj 5 mm otvory na jednej ploche každého dielu tak, aby do nich zapadla hlava skrutky s pancierovou hlavou.

Muž spája dve kovové rúry

Krok č. 6: Spojenie rámu

P lastové konektory zasuň do príslušných častí rámu. Spoj ich a skontroluj rozmery. Vonkajší rozmer protiľahlých nôh (A) by mal byť rovnaký ako vonkajší rozmer drevenej spodnej dosky (D).

Muž ohýba železo do hákov

Krok č. 7: Vytvorenie háku (E)

Upni dva úderové nástroje zo sady úderových nástrojov PARKSIDE do zveráka tak, aby sa medzi ne zmestila závitová tyč M5. Ohýbaj koniec závitovej tyče okolo rázového nástroja, kým sa ti nebude páčiť jej tvar. Potom odrež ohnutý hák uhlovou brúskou a odbrús reznú hranu.

Tip: Na hák až po ohyb naskrutkuj maticu M5. Tým sa zabezpečí, že hák nevypadne z otvoru so závitom zo závitového otvoru.

Výklenok je vypílený z dreva

Krok č. 8: Napíliť spodné dosky (D)

Dubovú dosku (D) rozrež pomocou píly na správne rozmery 250 mm x 300 mm a zaobli rohy. Označ výrezy pre okrajové rúrky a výrez predvŕtajte pomocou 20 mm Forstnerovho vrtáku alebo ich rovno vyrež pílou. Podľa potreby vyrež výrez v prednej časti, aby si vytvorili priestor na tanieriky alebo nádoby na čaj. Na tomto príklade vidíš veľký polkruh.

Do drevenej dosky sa vyrežú ďalšie výrezy

Krok č. 9: Vyfrézovať zaoblenie hornou frézou

Frézou prejdi raz okolo horného okraja spodnej dosky (D), aby si vytvoril peknú krivku. Ak nemáš frézu, zaoblenie môžeš vytvoriť pomocou brúsneho bloku.

Kovová rúrka je priskrutkovaná k drevenej doske

Krok č. 10: Nožičky rámu (A) naskrutkovať na pod (D)

Priskrutkuj rám k spodnej doske (D) cez veľké otvory pomocou skrutky Panhead. Hlava skrutky sa nachádza na vnútornej strane okrajovej rúrky (A), a preto zostáva neviditeľná!

Muž predstavuje hotový držiak na pohár

Krok č. 11: Naolejovať dosku

Teraz môžeš drevo ošetriť podľa svojich predstáv - alebo ho jednoducho nechať v prírodnom stave!
