- PARKSIDE zverák
- PARKSIDE pásová píla na kov
- PARKSIDE stolová vŕtačka

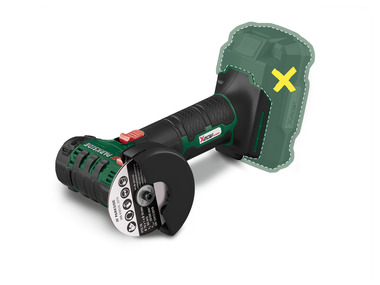

- PARKSIDE uhlová brúska
- PARKSIDE ručný odstraňovač výronkov / PARKSIDE súprava pílnikov
- PARKSIDE 20 V akumulátorová príklepová vŕtačka
- PARKSIDE horná fréza
- PARKSIDE ohýbačka
- PARKSIDE vrták do kovu (4,2 mm)
- PARKSIDE závitorez
- PARKSIDE Forstnerov vrták 20 mm
- PARKSIDE kužeľový záhlbník
- PARKSIDE krokový vrták
- PARKSIDE súprava nárazových nástrojov

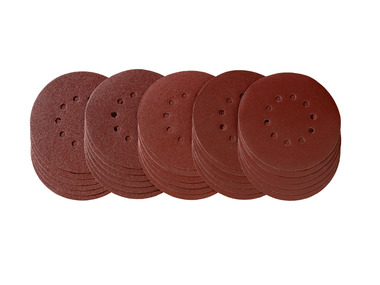

- PARKSIDE brúsny papier so zrnitosťou 120 a 150
- PARKSIDE odstrihovač
- PARKSIDE značkovací nástroj
- PARKSIDE posuvné meradlo
- PARKSIDE profil
- PARKSIDE ceruzka

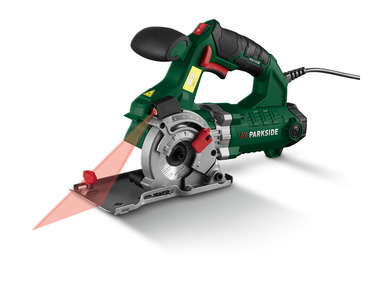

- PARKSIDE ponorná píla
- 1x lepená drevená doska z dubového dreva 1200 mm x 600 mm x 20 mm
- 2x lepená drevená doska z dubového dreva 1200 mm x 400 mm x 20 mm
- 6 oceľová hranatá rúra 20 mm 20 mm x 1000 mm
- 4X oceľový profil 20 mm x 20 mm x 1000 mm
- 1x plech z ťahokovu, oceľový 300 mm x 1000 mm x 1,2 mm
- 4 x 8 mm uzáver závitu na hranatú rúru 20 mm 20 mm x 20 mm
- 4 x m8 skrutka s vrúbkovanou rukoväťou (alt. M8 nožičky podľa voľby)
- 12 skrutiek s cylindrickými hlavami šesťhranné M5 x 16 mm
- 22 skrutiek Panhead 4,5 x 20 mm
- 27 x podložka 5,3 mm
- 4x plastový konektor na rúry 20 mm s 3 smermi
| Množstvo | Materiál | Diel | Rozmery v mm |
|---|---|---|---|
| 4x | hranatá rúra | nožičky (A) | 20 mm x 20 mm x 785 mm |
| 2x | hranatá rúra | priečne diely hore strana (B) | 20 mm x 20 mm x 360 mm |
| 1x | hranatá rúra | priečny diel vpredu (C) | 20 mm x 20 mm x 760 mm |
| 2x | oceľové profily | rám strany (D) | 20 mm x 20 mm x 1000 mm |
| 2x | oceľové profily | podpera (E) | 20 mm x 20 mm x 800 mm |
| 2x | ťahokov | vyplnenie rámu strana (F) | 397 mm x 300 mm * |
| 1x | dubová doska | horná podpera (G) | 757 mm x 377 mm x 20 mm * |
| 1x | dubová doska | zadná stena (H) | 757 mm x 300 mm x 20 mm * |
| 2x | dubová doska | podpera (I) | 385 mm x 357 mm x 20 mm * |
| 1x | dubová doska | stolová doska (J) | 900 mm x 500 mm x 20 mm |
* Presné rozmery je možné určiť až po montáži rámu a jeho prispôsobení rozmerom na mieste.
Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.
Pozor: Neošetrená oceľ a neošetrený dub môžu pri vystavení vlhkosti navzájom reagovať v dôsledku prirodzene sa vyskytujúcej kyseliny trieslovej v dreve. V dreve dochádza k výraznej zmene farby. Ak chceš tomu zabrániť, môžeš povrch jedného alebo oboch materiálov ošetriť napríklad bezfarebným lakom na styčných plochách.
Krok č. 1: Napíliť hranaté rúry (A, B,) na požadovaný r ozmer
Pomocou pásovej píly na kov narež hranaté rúrky (A, B, C) na správnu veľkosť.
Krok č. 2: Odstránenie výronkov
Po rezaní sa na reznej hrane objaví výronok. Najlepšie ho odstrániš pomocou ručného odstraňovača výronkov. Prípadne môžeš použiť aj pilník.
Krok č. 3: Vyznačenie oceľového profilu pre rám (D)
Nákupný rozmer (1000 mm) je konečný rozmer. Odmeraj 300 mm na rovnakom uholníkovom boku zľava a sprava a vyznač líniu. Od tohto označenia pod uhlom 45° vyznač na oboch stranách ďalšie dve línie. Vznikne tak tvar písmena „V“ nad pôvodným označením. Dbaj na to, aby hrot „V“ ležal na mieste ohybu uhlového profilu.
Krok č. 4: Vykonávanie šikmých rezov
Pomocou pásovej píly na kov vykonaj zvislé rezy sprava a zľava po 300 mm. Vypíľ len vyznačenú bočnú stranu uhla až po miesto ohybu uhla. Vezmi uhlovú brúsku s rezným kotúčom a na oboch stranách zvislého rezu až po najnižší práve vypílený bod vyrež profil uhla pozdĺž označenia 45° („V“). Takto si vypílil písmeno „V“ a v ďalšom kroku môžeš ohýbať rám.
Tip: Uhlový profil pevne upni do zveráka na voľné rezy uhlovou brúskou.
Pozor: Lietajúce iskry pri rezaní uhlovou brúskou! Uisti sa, že sa v bezprostrednej blízkosti nenachádzajú žiadne horľavé predmety a pracuj na nehorľavom povrchu.
Krok č. 5: Ohnúť rám (D)
Po odstránení výronkov z rezných hrán môžeš rám ohnúť do obdĺžnikového tvaru. Najlepšie je upnúť do zveráka šikmý kus dreva priamo v mieste, ktoré sa má ohýbať (dolný bod „V“). S veľkým citom môžeš ohýbať nezapnutý koniec okolo dreveného kvádra v blízkosti bodu ohybu, až kým sa skosenie neuzavrie. Tieto kroky zopakuj pre oba skosené spoje na oboch rámoch.
Krok č. 6: Vyznačenie a vyvŕtanie otvorov na ráme
Označ v tvojom ráme navŕtané otvory na spojenie skrutkami s nožičkami (X1), hornou podperou (X2) a zadnou stenou (X3) (pozri nákresy). Vyvŕtaj aj otvory v podperách polír (na X4). Vycentruj stred vŕtaného otvoru tak, aby sa vrták nešmýkal. Pomocou stolovej vŕtačky vyvŕtaj otvory ø6 mm, pričom použi trochu vŕtacieho a rezného oleja.
Tip: Meraj pre X1 vždy od rovnakého konca. V tomto prípade z neobrobeného, otvoreného konca vyvŕtaného kovového tvaru U. Otvory sa preto v ďalšom kroku zhodujú s otvormi na okrajovej rúrke.
Krok č. 7: Navŕtať dieru pre závity v nožičkách (A)
O znač stredové body vŕtania (X1) na hranatých rúrkach na nožičky (A). Presnosť skontroluj vyrovnaním príslušného rámu na dvoch nožičkách. Do okrajových rúrok vyvŕtaj otvor pre závit. Závit M5 chceš vyrezať neskôr - preto je potrebné predvŕtať 4,2 mm. Upevňovacie otvory (X4) pre podpery (E) spodnej police musia byť tiež popísané, vycentrované a vyvŕtané rovnakou operáciou - s rovnakým priemerom - v ľubovoľne voliteľnej výške (návrh: 310 mm od spodnej časti).
Krok č. 8: Narezať závity
Pripevni závitník M5 k závitovému kľúču a vlož ho do otvoru v jadre. Pomaly otáčaj závitníkom v smere hodinových ručičiek do otvoru s veľkým citom a malým tlakom. Závitník zasuň do otvoru. Hneď ako pocítiš odpor, začne sa rezať. Teraz môžeš otáčať o niečo rýchlejšie a zastaviť, len čo sa závitník dostane na zadnú stranu hranatej rúrky. Odskrutkuj závitník ako skrutku a postup zopakuj na všetkých otvoroch v nohách.
Krok č. 9: Narezať ťahokov (F)
Odmeraj vnútorné rozmery rámu a pomocou bočnej frézy a sklápacej lavice označte reznú hranu ťahokovu. Potom ho pomocou uhlovej brúsky a rezacieho kotúča narež na požadovanú veľkosť. Ak je to potrebné, rozšír otvor ťahokovu v otvore rámu (X1), aby sa v ďalšom kroku zmestila skrutka.
Krok č. 10: Naskrutkovať rám (D) na nožičky (A), namontovať nožičky
Umiestni ťahokov (F) do rámu (D). Do predvŕtaných otvorov vtlač skrutku M5 s cylindrickou hlavou a podložkou. Priskrutkuj rám k dvom nohám. Tento postup zopakuj pre druhú stranu. V tomto kroku do koncov nôh naklep závitové zátky. Nohy zaskrutkuj tak ďaleko, ako to len pôjde.
Krok č. 11: Vŕtanie priečnych dielov (B, C) pomocou krokového vrtáka
Označ stred otvoru na všetkých priečnych dieloch. 70 mm z každej strany - a raz aj v strede dielu C. Vŕtaj cez celú okrajovú rúrku vrtákom s priemerom 5 mm. Pomocou krokového vrtáka vyvŕtaj 5 mm otvory na jednej ploche každého dielu tak, aby sa do nich zmestila hlava skrutky Panhead.
Krok č. 12: Spojiť bočné a priečne diely
Najprv spoj priečne diely (B a C) pomocou plastových konektorov. Daj pritom na to, aby veľké otvory smerovali nadol. Potom pripni spojené priečne diely na dva bočné diely.
Krok č. 13: Naskrutkovať podperu police
Uhlové profily (E) priskrutkuj do predtým nastavených závitových otvorov (X4) pomocou
skrutiek s hlavou valca M5 vrátane podložky.
Krok č. 14: Napíliť hornú dosku (G), zadnú stenu (H) a police (I)
Teraz môžeš píliť hornú dosku, zadnú stenu a police na mieru. Dbaj na to, že rozmery sa môžu líšiť v dôsledku tolerancií. Police (I) sú vytvorené z častí ostatných dosiek. Po spílení prelom hrany brúsnym papierom a skontroluj presnosť uloženia.
Krok č. 15: Zárezy a pevné naskrutkovanie
šetky je možné pevne zaskrutkovať v abecednom poradí. Zadná doska podopiera nábytok a stále potrebuje zárezy pre skrutky X1. Môžeš ich vytvoriť pomocou 20 mm Forstnerovho bitu alebo pomocou dláta. Pred priskrutkovaním zadného panelu skontroluj uhlovú polohu nábytku.
Krok č. 16: Napíliť a vyfrézovať stolovú dosku (J)
Dosku stola teraz môžeš narezať na požadovaný rozmer pomocou ponornej píly. Ak chceš doske dodať ľahkosť, môžeš na spodnej hrane vyfrézovať uhol 45°. Vďaka tomu sa doska zdá byť tenšia a odlišuje sa od ostatných dosiek.
Krok č. 17: Upevniť stolovú dosku (J)
Teraz priskrutkuj dosku stola cez priečne diely (B a C). Je umiestnená vľavo a vpravo a vzadu vyčnieva 30 mm nad rám. Skrutka sa potom uchytí do dubového panelu na vnútornej strane hranatej rúrky.
