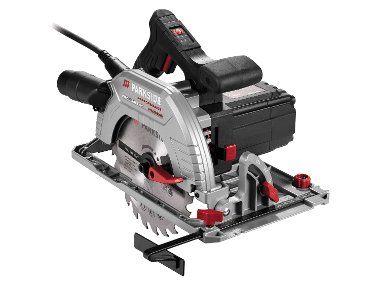

- PARKSIDE PERFORMANCE ruční okružní pila vč. vodicí lišty

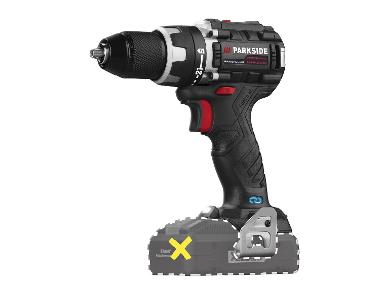

- PARKSIDE PERFORMANCE 20V aku vrtací šroubovák

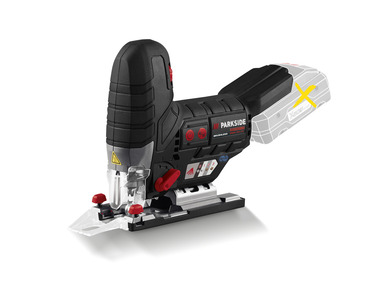

- PARKSIDE PERFORMANCE 20V nožová pilka
- PARKSIDE PERFORMANCE 12V svrchní fréza

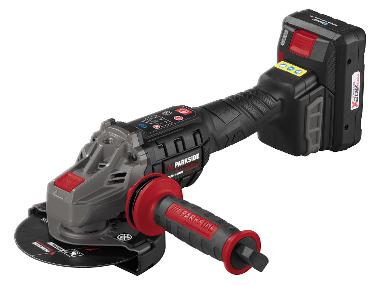

- PARKSIDE PERFORMANCE 20V úhlová bruska
- PARKSIDE PERFORMANCE 12V excentrická bruska

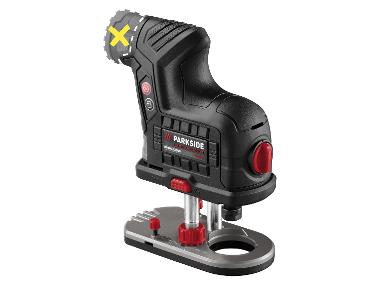

- PARKSIDE PERFORMANCE 12V aku hranová frézka
- PARKSIDE PERFORMANCE gumová palice
- PARKSIDE ruční odhrotovač
- PARKSIDE pásová pila na kov

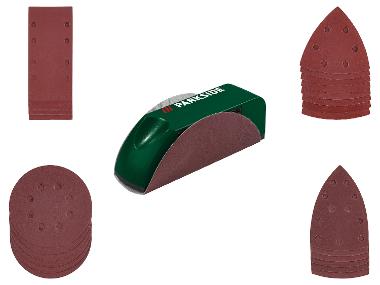

- PARKSIDE brusný papír

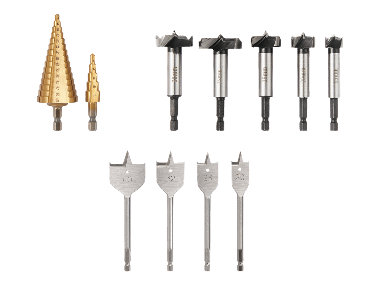

- PARKSIDE Forstnerův vrták 30 mm

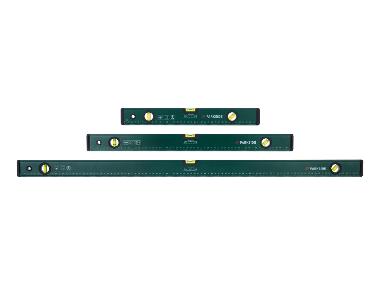

- PARKSIDE vodováha

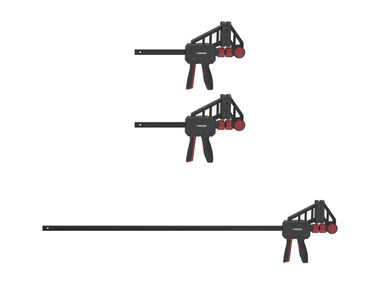

- PARKSIDE PERFORMANCE sada jednoručních svorek
- PARKSIDE tesařský úhelník
- PARKSIDE PERFORMANCE metr
- PARKSIDE tužka
- 6 x KVH 100 mm x 100 mm x 2500 mm
- 2 x KVH 100 mm x 50 mm x 2000 mm
- 1 x sítotisková deska 1250 mm x 2500 mm
- 1 x trubka z nerez ocele 30 mm x 4000 mm
- 10 x ochranné krytky na trubky 30 mm
- Šrouby 6 x 80 mm s pan head hlavou
- Šrouby 6 x 50 mm s pan head hlavou
| Množství | Materiál | Díl | Rozměr v mm |
|---|---|---|---|
| 4x | KVH | opěrný sloupek (A) | 100 mm x 100 mm x 2200 mm |
| 2x | KVH | horní rám (B1) | 100 mm x 100 mm x 1300 mm seříznuto na pokos |
| 2x | KVH | horní rám (B2) | 100 mm x 100 mm x 1000 mm seříznuto na pokos |
| 2x | KVH | příčný sloupek (C1) | 100 mm x 50 mm x 800 mm |
| 1x | KVH | příčný sloupek (C2) | 100 mm x 50 mm x 1100 mm |
| 16x | sítotisková deska | rohová spojka (D) | 500 mm x 500 mm x 12 mm vyfrézováno do tvaru |
| 2x | trubka z ušlechtilé ocele | bezpečnostní uložení (E) | 30 mm x 2 mm x 900 mm |
| 4x | trubka z ušlechtilé ocele | místo k uložení kotoučů činek (F) | 30 mm x 2 mm x 200 mm |
| 10x | ochranné krytky na trubky | místo k uložení kotoučů činek (F) | kulaté 30 mm |
| 6x | trubka z ušlechtilé ocele | místo k uložení činkových tyčí (G) | 30 mm x 2 mm x 170 mm |
| 10x | ochranné krytky na trubky | místo k uložení činkových tyčí (G) | kulaté 30 mm |
Díky tomuto přehledu budete mít vždy po ruce tu správnou součástku.
Bezpečnostní pokyny: Při tomto projektu se používá velké množství zařízení. Dbejte vždy na svou bezpečnost a používejte potřebné ochranné pomůcky.
Krok 1: Zkrácení opěrného sloupku (A)
Pomocí ruční okružní pily zkraťte čtyři opěrné sloupky na požadovanou délku, která činí 2200 mm.
Krok 2: Zaříznutí horního rámu (B1 & B2) na pokos
Zařízněte dva trámky určené na delší strany horního rámu na rozměr 1300 mm a další dva určené na kratší strany na rozměr 1000 mm. Konce zařízněte na pokos, aby do sebe lépe zapadly.
Krok 3: Zaříznutí příčných sloupků (C1 & C2) na správnou délku
Nyní zkraťte příčné sloupky na správný rozměr tak, že budete mít dva kusy o délce 800 mm a jeden o délce 1100 mm.
Krok 4: Vyvrtání otvorů
Pomocí Forstnerova vrtáku nyní vyvrtejte do opěrných sloupků (A) potřebné otvory.
Bezpečnostní uložení (E) a místa k uložení činkových tyčí (G) vrtejte pod úhlem 15 °. Místo k uložení kotoučů činek (F) se vrtá pod úhlem 90°.
Rada: Pokud chcete vrtat přesně a čistě bez vylamování materiálu, připravte si vrtací šablonu.
Krok 5: Frézování a broušení hran
Všechny dřevěné části vyfrézujte, aby zde nebyly ostré hrany.
Poté povrch řádně excentrickou bruskou vybruste, aby byl skutečně pěkně hladký.
Krok 6: Vyfrézování a zaříznutí rohových spojek (D)
Vyřízněte sítotiskovou desku na požadovaný rozměr. Nejprve si vyřízněte osm čtverců (500 mm x 500 mm), které následně rozdělíte diagonálním řezem.
Přeneste tvar rohových spojek na sítotiskovou desku. Nahrubo ji vyřízněte pomocí nožové pilky a poté ji na čisto vyfrézujte svrchní frézkou a kopírovací frézkou s přítlačným kroužkem. Poté si můžete pomocí šablony předvrtat příslušné otvory.
Rada: I zde se hodí šablona k zakreslení poloměru a vrtaných otvorů rohových spojek.
Krok 7: Zaříznutí trubky z nerez ocele
Zařízněte trubky z nerez ocele na odpovídající délku.
Ty budou později sloužit jako bezpečnostní uložení (E), místo k uložení kotoučů činek (F) a místo k uložení činkových tyčí (G). Po zaříznutí trubek místo řezu pečlivě odhrotujte.
Krok 8: Montáž horního rámu (B)
Spojte trámky horního rámu v místech zkosení. Zpevněte je příp. popruhem, umístěte sem rohové spojky (D) a vše řádně vyrovnejte. Předvrtejte si otvory a připravte si dva další otvory navíc, abyste nezapouštěli šrouby přímo do zkoseného místa. Vše poté sešroubujte. Důležité: Rohové spojky přišroubujte společně s hrubou stranou sítotiskové desky do dřeva.
Rada: Pokud budete pracovat ve dvou, bude snazší rám vyrovnat a smontovat.
Krok 9: Montáž bočních částí
Nyní můžete namontovat boční části. Dbejte na to, aby rohové spojky (D) nahoře přesahovaly rám (B) o sílu materiálu a dole aby byl odskok 10 mm, aby rám stál na opěrných sloupcích (A). Na závěr připevněte spodní příčný sloupek (C1) na opěrný sloupek (A). Nyní namontujte dle nákresu boční díly a příčné sloupky (C1 & C2) a také trubky z nerez ocele (E, F, G). Vodováhou pravidelně kontrolujte, aby bylo vše ve svislé poloze a v pravém úhlu.
Rada: Aby vám žádný díl nespadl, vezměte si k ruce svorky.
Krok 10: Upevnění ochranných krytek na trubky
Na závěr můžete upevnit na odkládací místa ochranné krytky na trubky.
