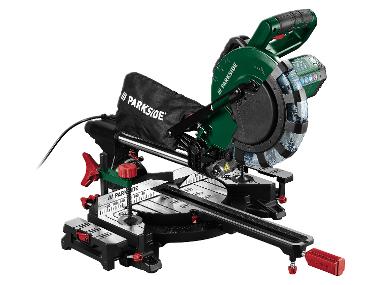

- PARKSIDE dvouruční a kapovací pila
- PARKSIDE ponorná pilka
- PARKSIDE 20V nožová pilka
- PARKSIDE 20V aku vrtací šroubovák

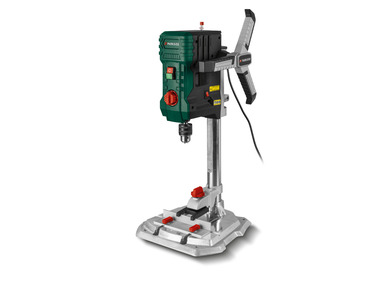

- PARKSIDE stolní vrtačka
- PARKSIDE 20V excentrická bruska

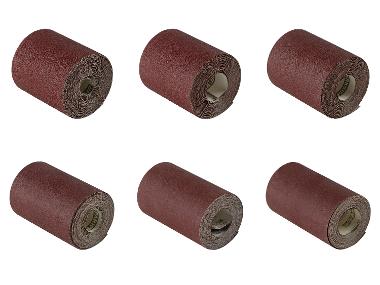

- PARKSIDE brusný papír zrnitosti 120 a 150
- PARKSIDE 40mm Forstnerův vrták

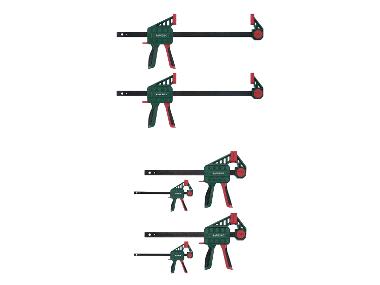

- PARKSIDE 500 mm šroubové svěrky (nejméně 4 kusy - lépe 8 kusů)
- PARKSIDE 1000 mm šroubové svěrky (4 kusy)
- PARKSIDE japonská pila
- PARKSIDE metr
| Počet | Materiál | Montážní díl | Rozměry v mm |
|---|---|---|---|
| 2x | Buk multiplex | stěna ribstole strana (A1) | 18 mm x 100 mm x 2200 mm |
| 2x | Buk multiplex | stěna ribstole strana - s otvory (A2) | 18 mm x 100 mm x 2200 mm |
| 2x | Buk multiplex | Hrazda strana (B) | 18 mm x 600 mm x 850 mm Záznam geometrického |
| 9x | Buková kulatá tyč | Kulaté příčky (stěna) (C1) | 40 mm x 864 mm |
| 3x | Buková kulatá tyč | Kulaté příčky (hrazda) (C2) | 40 mm x 792 mm |
- 2 x překližka multiplex buk 18 mm x 650 mm x 2200 mm
- 2 x překližka multiplex buk 18 mm x 750 mm x 850 mm
- 9 x kulatá tyč buk 40 mm x 864 mm
- 3 x kulatá tyč buk 40 mm x 792 mm
- 3 x spojovací kolíky buk 8 mm x 1000 mm
- 8 šroubů se zápustnou hlavou 5 mm x 80 mm
- Lepidlo
Díky tomuto přehledu budete mít vždy po ruce tu správnou součástku.
Bezpečnostní pokyny: Při tomto projektu se používá velké množství zařízení. Dbejte vždy na svou bezpečnost a používejte potřebné ochranné pomůcky.
Krok 1: Vyřízněte boky ribstole (A1 & A2)
Pomocí ponorné pilky vyřízněte z desky multiplex pásy široké 4 x 100 mm.
Krok 2: Vyvrtání 40mm otvorů
Zakreslete si na obou vyříznutých pásech v odstupech po 250 mm střed vrtaného otvoru ve středu dané plochy. První bod zakreslete 100 mm od konce. Pokud jste měřili správně, bude poslední bod v řadě vzdálen také 100 mm od konce pásu.
V desce provrtejte stolní vrtačkou vyznačené otvory a použijte k tomu 40mm Forstnerův vrták.
Krok 3: Nyní boky ribstole (A1 & A2) slepte
Vložte na sebe vždy jeden vyvrtaný pás s jedním nevyvrtaným. Naneste lepidlo na pás s otvory a pomocí krátkých svěrek ho spojte s pásem bez otvorů. Dbejte na to, aby byly hrany v jedné rovině.
Rada: Dbejte na to, aby se lepidlo nedostalo do otvorů, což by v dalším kroku zkomplikovalo vlepení příček. Pokud máte po ruce dva delší hranoly, použijte je při spojení jako příložku - zajistíte tak rovnoměrný tlak po celé ploše.
Krok 4: Vlepení desek na hrazdu (B)
Nejprve slepte obě desky multiplex tak, aby nikde nepřesahovaly. Opět použijte krátké svorky a dbejte na to, aby byly hrany v jedné rovině. Pokud nemáte žádné další svorky navíc, můžete s tímto krokem vyčkat do okamžiku, až budou boční části hrazdy (A1 & A2) suché.
Krok 5: Zaříznutí tyčí (C1 & C2) na správnou délku
Během schnutí bočních dílů, zařízněte dvouruční a kapovací pilou tyče na správnou délku. Pomocí brusného špalíku srazte hrany.
Krok 6: Zaoblení hran
Vložte do vrchní frézy zabrušovací frézku s přítlačným kroužkem a zaoblete hrany všech bočních dílů (A1 & A2, B).
Krok 7: Vlepení ribstole
Nyní naneste lepidlo do otvorů a vložte se kulaté příčky. Ribstol sepněte dlouhou svorkou a příložkou. To samé proveďte u hrazdy.
Krok 8: Vyříznutí hrazdy (B)
Po zaschnutí slepené desky, můžete nyní na desku zakreslit tvar bočních částí hrazdy. Nožovou pilkou vyřízněte příslušný tvar.
Krok 9: Vyznačení a vyvrtání otvorů na zavěšení a tyčí
Vyznačte si středy otvorů na zavěšení a tyče. Otvory na tyče vyvrtejte do poloviny tloušťky materiálu (18 mm) a otvory na zavěšení vyvrtejte skrz celou tloušťku materiálu. Použijte opět stolní vrtačku a Forstnerův vrták velikosti 40mm.
Pozor: Zde je třeba určit, jaká strana je napravo a jaká je nalevo. Odpovídajícím způsobem pak vyvrtáte otvory pro tyče.
Krok 10: Spojení otvorů k zavěšení
Pomocí nožové pilky propojte oba otvory na zavěšení, jak vidíte na obrázku.
Krok 11: Zaoblení hran
Vložte do vrchní frézy zabrušovací frézku s přítlačným kroužkem a zaoblete hrany všech bočních dílů (A1 & A2, B).
Krok 12: Zakreslení otvorů na spojovací kolíky, předvrtání a vlepení
Zafixujte kulaté příčky společně s vnějšími částmi (boční část hrazdy a hrazdu). Na všech stranách ve výšce příček vyvrtejte pomocí 8mm vrtáku otvor, do kterého kulaté příčky následně vložíte. Lepidlem na dřevo vlepte vždy jeden spojovací kolík do vzniklého otvoru a zařízněte - pokud je to nutné - přečnívající část. Tak budou příčky stabilnější a budou lépe držet.
Krok 13: Zabroušení vnější plochy nahladko
Nyní zabrousíte vnější plochu nahladko, aby byly kolíky v jedné rovině. Použijte nejlépe excentrickou brusku.
Krok 14: Montáž na zeď
Ze zbývající části desky multiplex vyřízněte dva díly, stejně široké jako je ribstol.
Přišroubujte je v horní a spodní čtvrtině zezadu na ribstol a použijte šrouby se zápustnou hlavou o rozměrech 5 x 80 mm. Přes tuto desku nyní můžete namontovat celou ribstol na stěnu! Druh a počet šroubů použijte dle toho, jakou zeď doma máte.
Krok 15: Zavěšení hrazdy
Nyní zavěsíte hrazdu a můžete začít trénovat!
