Takto si zostavíte rebríkovú stenu
Prehraním tohto videa na YouTube sa spoločnosti Google Ltd. v Írsku odosielajú údaje a vo vašom koncovom zariadení sa používajú súbory cookie. Kliknutím na video vyjadrujete súhlas s prenosom údajov a používaním súborov cookie. Ďalšie informácie o spracúvaní údajov v prípade vloženia obsahu tretích strán nájdete v našich Pravidlách ochrany osobných údajov.
- PARKSIDE pokosová a skracovacia píla
- PARKSIDE ponorná píla
- PARKSIDE 20 V akumulátorová dierovacia píla

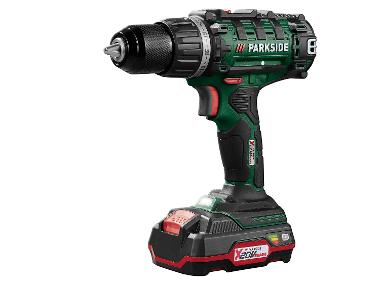

- PARKSIDE 20 V akumulátorová príklepová vŕtačka
- PARKSIDE stolová vŕtačka
- PARKSIDE 20 V excentrická brúska
- PARKSIDE brúsny papier so zrnitosťou 120 a 150
- PARKSIDE 40 mm Forstnerov vrták
- PARKSIDE 500 mm Forstnerov vrták (najmenej 4 kusy, avšak optimálne 8)
- PARKSIDE 1000 mm zverák (4 ks)
- PARKSIDE japonská píla
- PARKSIDE posuvné meradlo
| Počet | Materiál | Stavebný diel | Rozmery v mm |
|---|---|---|---|
| 2x | Preglejka Multiplex buk | Rebriny strana (A1) | 18 mm x 100 mm x 2200 mm |
| 2x | Preglejka Multiplex buk | Rebriny strana - s dierami (A2) | 18 mm x 100 mm x 2200 mm |
| 2x | Preglejka Multiplex buk | Príťahová tyč strana (B) | 18 mm x 600 mm x 850 mm nakresliť geometriu |
| 9x | Buk guľatina | Rebriny (stena) (C1) | 40 mm x 864 mm |
| 3x | Buk guľatina | Rebriny (príťahové tyče) (C2) | 40 mm x 792 mm |
- 2 x preglejka Multiplex buk 18 mm x 650 mm x 2200 mm
- 2 x preglejka Multiplex buk 18 mm x 750 mm x 850 mm
- 9 x guľatina buk 40 mm 1000mm x 864 mm
- 3 x guľatina buk 40 mm 1000mm x 792 mm
- 3 x drážkovaný kolík 8 mm 1000mm x 1000 mm
- 8 x skrutka s zapustenou hlavičkou 5 mm x 80 mm
- 9lepidlo
Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.
Bezpečnostné pokyny: Pri tomto projekte sa používa veľké množstvo zariadení. Dbaj vždy na svoju bezpečnosť a používaj potrebné ochranné vybavenie.
Krok č. 1: Napílenie rebrinovej steny (A1 a A2)
Pomocou ponornej píly napíľ z veľkej dosky multiplex 4 x 100 mm široké pásy.
Krok č. 2: Navŕtanie otvorov 40mm
Na dvoch napílených pásoch nakresli stredový bod vŕtania každých 250 mm. Prvý bod umiestni 100 mm od jedného konca. Ak si meral správne, aj posledný bod v rade bude 100 mm od konca pásu.
Vyvŕtaj na stojatom vrtáku pomocou 40 mm Forstnerovho vrtáka označené otvory.
Krok č. 3: Zlepenie rebrinovej steny - bočné diely (A1 a A2)
Umiestni navŕtaný pás spolu s nenavŕtaným pásom. Na pás s otvormi nanes lepidlo a pomocou krátkych skrutkovacích svoriek ho pritlač na pás bez otvorov. Dbaj na to, aby okraje zostali v jednej rovine.
Tip: Vyhni sa vniknutiu lepidla do otvorov, pretože to neskôr sťaží lepenie rebrín. Ak máš dva dlhé hranoly, použi ich pri upínaní ako výplň na oboch stranách - dosiahneš tak rovnomerný tlak na celú plochu.
Krok č. 4: Nalepenie panelov na príťahové tyče (B)
Najprv zlep dve dosky na plocho. Opäť použi krátke skrutkovacie svorky a dbaj na to, aby hrany boli v jednej rovine. Ak nemáš k dispozícii žiadne svorky, môžeš pred vykonaním tohto kroku počkať, kým bočné panely rebrinovej steny (A1 a A2) nezaschnú.
Krok č. 5: Skrátenie guľatiny (C1& C2)
Kým bočné diely schnú, narež guľatinu na správnu dĺžku pomocou priečnej píly. Hrany zalom brúsnym blokom.
Krok č. 6: Zaoblenie hrán
Do frézy vlož zaobľovaciu frézu s prítlačným krúžkom a zaobli hrany všetkých bočných dielov (A1 a A2, B).
Krok č. 7: Lepenie rebrín
Teraz môžeš do vyvŕtaných otvorov vložiť lepidlo a vložiť rebriny. Pomocou dlhých svoriek a prípravku spoj rebrinovú stenu. To isté urob aj v prípade príťahových tyčí.
Krok č. 8: Vypílenie príťahových tyčí (B)
Akonáhle lepená doska vyschne, môžeš na ňu nakresliť tvar bočných častí pre príťahové tyče. Tvar vyrež pomocou píly.
Krok č. 9: Vyznačenie a vyvŕtanie otvorov pre háky a guľatinu
Vyznač body na vŕtanie pre háky a guľatinu. Vyvŕtaj otvory pre okrúhle hranoly do polovice hrúbky materiálu (18 mm) a vyvŕtaj otvory pre háky cez celý materiál. Použi na to opäť stolovú vŕtačku a 40 mm Forstnerov vrták.
Pozor: Tu musíš určiť, ktorá strana je pravá a ktorá ľavá. Podľa toho vyhotovíš otvory na guľatinu.
Krok č. 10: Spojenie otvorov pre háky
Pomocou píly spoj dva otvory pre háky, ako je znázornené na obrázku.
Krok č. 11: Zaoblenie hrán
Do frézy vlož zaobľovaciu frézu s prítlačným krúžkom a zaobli hrany všetkých bočných dielov (A1 a A2, B).
Krok č. 12: Predznačenie kolíkov, predvŕtanie a nalepenie
Zaisti rebriny s vonkajšími povrchmi (rebrinová stena a príťahové tyče). Vyvŕtaj otvor na všetkých stranách vo výške rebriny vrtákom s priemerom 8 mm, ktorý nezasahuje až do okrúhlej priečky. Do každého otvoru vlep drážkovaný kolík pomocou lepidla na drevo a - ak je to potrebné - odrež vyčnievajúce kolíky. Vďaka tomu budú priečky stabilnejšie a budú lepšie držať.
Krok č. 13: Obrúsenie vonkajšieho povrchu do hladka
Teraz obrús vonkajší povrch do hladka tak, aby boli kolíky v jednej rovine. Použi na to excentrickú brúsku.
Krok č. 14: Montáž na stenu
Zo zostávajúcej dlhej dosky multiplex vyrež dva diely na šírku rebrinovej steny. Hornú a dolnú štvrtinu priskrutkuj k stenovým tyčiam zozadu pomocou skrutiek so zapustenou hlavou 5 x 80 mm. Cez túto dosku môžeš teraz namontovať celú rebrinovú stenu! Typ a počet skrutiek závisí od stavu tvojej steny.
Krok č. 15: Zavesenie príťahovej tyče
Zaves príťahovú tyč a tvoj tréning sa môže začať!
