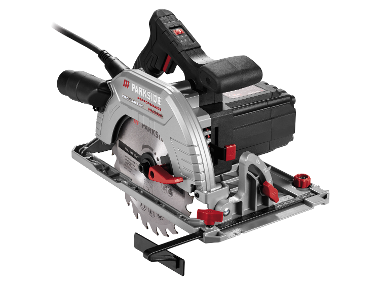

- PARKSIDE PERFORMANCE ručná kruhová píla vrátane vodiacej lišty

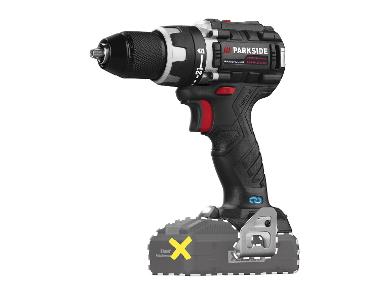

- PARKSIDE PERFORMANCE 20 V akumulátorová príklepo vá vŕtačka
- PARKSIDE PERFORMANCE 20 V dierovacia píla
- PARKSIDE PERFORMANCE12 V horná fréza

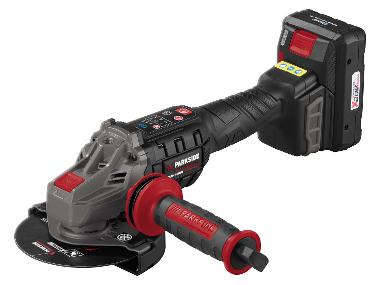

- PARKSIDE PERFORMANCE 20 V uhlová brúska
- PARKSIDE PERFORMANCE 12 V excentrická brúska

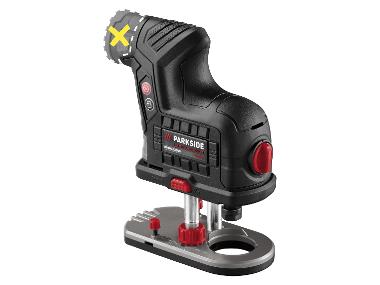

- PARKSIDE PERFORMANCE 12 V akumulátorová hranová fréza
- PARKSIDE PERFORMANCE gumené kladivo
- PARKSIDE ručný odstraňovač výronkov
- PARKSIDE pásová píla na kov

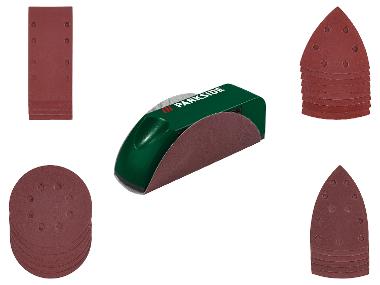

- PARKSIDE brúsny papier

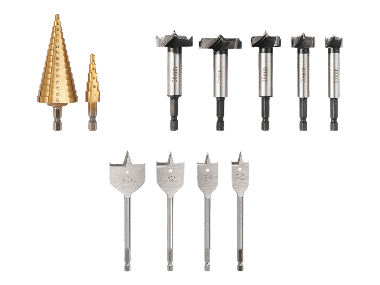

- PARKSIDE Forstnerov vrták 30 mm
- PARKSIDE vodováha

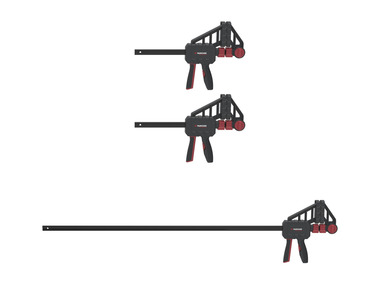

- PARKSIDE PERFORMANCE súprava jednoručných svoriek
- PARKSIDE trojuholník s dorazovým uhlom
- PARKSIDE PERFORMANCE posuvné meradlo
- PARKSIDE ceruzka
- 6 x masívne konštrukčné drevo 100 mm x 100 mm x 2500 mm
- 2 x masívne konštrukčné drevo 100 mm x 50 mm x 2000 mm
- 1 sieťotlačová doska 1250 mm x 2500 mm
- 1 nerezová rúra 30 mm x 4000 mm
- 10 x uzávery rúr 30 mm
- skrutky 6 x 80 mm s Panhead
- skrutky 6 x 50 mm s Panhead
| Množstvo | Materiál | Diel | Rozmery v mm |
|---|---|---|---|
| 4x | masívne konštrukčné drevo | stojka (A) | 100 mm x 100 mm x 2200 mm |
| 2x | masívne konštrukčné drevo | horný rám (B1) | 100 mm x 100 mm x 1300 mm so skosením |
| 2x | masívne konštrukčné drevo | horný rám (B2) | 100 mm x 100 mm x 1000 mm so skosením |
| 2x | masívne konštrukčné drevo | priečna vzpera (C1) | 100 mm x 50 mm x 800 mm |
| 1x | masívne konštrukčné drevo | priečna vzpera (C2) | 100 mm x 50 mm x 1100 mm |
| 16x | sieťotlačová doska | rohová spojka (D) | 500 mm x 500 mm x 12 mm nafrézované do formy |
| 2x | nerezová rúra | bezpečnostný pult (E) | 30 mm x 2 mm x 900 mm |
| 4x | nerezová rúra | pult na odkladanie činkových kotúčov (F) | 30 mm x 2 mm x 200 mm |
| 10x | uzáverov na rúry | pult na odkladanie činkových kotúčov (F) | okrúhle 30 mm |
| 6x | nerezová rúra | stojan na činkové kotúče (G) | 30 mm x 2 mm x 170 mm |
| 10x | uzáverov na rúry | stojan na činkové kotúče (G) | okrúhle 30 mm |
Vďaka tomuto prehľadu budete mať vždy po ruke ten správny komponent.
Bezpečnostné pokyny: Pri tomto projekte sa používa veľké množstvo zariadení. Dbaj vždy na svoju bezpečnosť a používaj potrebné ochranné vybavenie.
Krok č. 1: Skrátenie priečnych vzpier (A)
Štyri stojky skráť pomocou ručnej kruhovej píly na požadovanú dĺžku 2 200 mm.
Krok č. 2: Vyhotovenie úkosu na hornom ráme (B1 & B2)
Na dlhé strany horného rámu narež dva stavebné hranoly na 1300 mm a ďalšie dva na 1000 mm na priečne strany. Konce skos tak, aby trámy neskôr do seba pekne zapadli.
Krok č. 3: Odrezanie priečnych vzpier (C1 a C2) na dĺžku
Potom skráť priečne vzpery na požadovanú veľkosť tak, aby si mal dva kusy dlhé 800 mm a ďalší dlhý 1100 mm.
Krok č. 4: Navŕtanie otvorov
Pomocou Forstnerovho vrtáka vyvŕtaj potrebné otvory do stĺpikov (A). Pre bezpečnostný stojan (E) a stojan na činky (G) vŕtaj pod uhlom 15°. Pult na činkové kotúče (F) sa vŕta pod uhlom 90°.
Tip: Vŕtacia šablóna ti pomôže vŕtať presne a bez vytrhávania.
Krok č. 5: Frézovanie a brúsenie hrán
Všetky drevené diely frézuj po celom obvode frézou na hrany, aby nevznikali ostré hrany.
Potom povrchy dôkladne prebrús excentrickou brúskou, kým nebudú pekné a hladké.
Krok č. 6: Zrezanie a nafrézovanie rohových spojov (D)
Vyrež sieťotlačovú dosku na požadovanú veľkosť. Najskôr rozrež osem štvorcov (500 mm x 500 mm), ktoré potom rozdeľ diagonálnym rezom.
Prenes tvar rohových spojov na sieťotlačové dosky. Zhruba ich predbežne narež pomocou píly a potom ich presne vyfrézuj pomocou hornej frézy a kopírovacieho frézovača s prítlačným krúžkom. Potom môžeš pomocou šablóny predvŕtať príslušné otvory.
Tip: Aj v tomto prípade je vhodná šablóna na vyznačenie polomeru a vyvŕtaných otvorov pre rohové spojky.
Krok č. 7: Narezanie nerezových rúr
Nerezové rúry narež na príslušnú dĺžku.
Tieto rúry neskôr poslúžia ako bezpečnostný pult (E), stojan na činkové kotúče (F) a stojan na činky (G). Po odrezaní starostlivo očisti rezné hrany od výronkov.
Krok č. 8: Nainštalovanie horného rámu (B)
Polož trámy horného rámu spolu so skosením. V prípade potreby ich stabilizuj popruhom, umiestni rohové spojky (D) a všetko vyrovnaj. Predvŕtaj a vyvŕtaj dva dodatočné otvory, aby si neskrutkoval priamo do skosenia. Potom všetko spolu priskrutkuj.
Dôležité: Rohové spojky priskrutkuj drsnou stranou sieťotlačovej dosky k drevu.
Tip: V dvojici je možné rám ľahšie vyrovnať a nainštalovať.
Krok č. 9: Nainštalovanie bočných dielov
Teraz môžeš namontovať bočné diely. Dbaj na to, aby rohová spojka (D) v hornej časti vyčnievala o hrúbku materiálu rámu (B) a v dolnej časti sa zapustila o 10 mm tak, aby sme stáli na stojkách (A). Spodný priečny stĺpik (C1) sa potom pripevní k stojkám (A). Teraz zmontuj bočné časti a priečne vzpery (C1 a C2), ako aj nerezové rúry (E, F, G) podľa náčrtu. Pravidelne kontroluj pomocou vodováhy, či je všetko kolmé a v pravom uhle.
Tip: Použi svorky, aby sa ti vzadu nič nevyšmyklo.
Krok č. 10: Pripevnenie krytov rúrok
Nakoniec môžeš k policiam pripevniť kryty rúrok.
