Do obróbki metali:
- Imadło PARKSIDE
- Piła taśmowa do metalu PARKSIDE
- Wiertarka stołowa PARKSIDE
- Szlifierka kątowa PARKSIDE
- Gratownik ręczny PARKSIDE / zestaw pilników PARKSIDE
- Wiertarko-wkrętarka akumulatorowa 20 V PARKSIDE
- Wiertło do metalu PARKSIDE (4,2 mm)
- Gwintownik PARKSIDE
- Wiertło z pogłębiaczem PARKSIDE
- Wiertło stopniowe PARKSIDE
- Zestaw narzędzi udarowych PARKSIDE
- Narzędzie do trasowania PARKSIDE
Do obróbki drewna:
- Wiertło Forstnera PARKSIDE 20 mm
- Wyrzynarka PARKSIDE
- Frezarka górnowrzecionowa PARKSIDE
- Papier ścierny PARKSIDE o ziarnistości 120 i 150
Akcesoria:
- Metrówka PARKSIDE
- Kątownik PARKSIDE®
- Młotek PARKSIDE
- Ołówek
- 1 x płyta z dr ewna klejonego (r esztka) dąb min. 300 mm x 200 mm x 20 mm
- 1 x stalowa rura krawędziowa 20 mm x 20 mm x 1000 mm
- 3 x plastikowe złączki do rur 2 - kierunki
- 1 x plastikowe złączki do rur 3 - kierunki
- 1 x pręt gwintowany M5 o długości min. 300 mm
- 4 x nakrętki M5
- 3 x Śruby z łbem walcowym 4,5 x 20 mm
| Liczba | Materiał | Element | Wymiar w mm |
|---|---|---|---|
| 3x | Rura krawędziowa | Nogi (A) | 20 mm x 20 mm x 200 mm |
| 2x | Rura krawędziowa | Poprzeczka przednia (B) | 20 mm x 20 mm x 95 mm |
| 1x | Rura krawędziowa | Poprzeczka tylna (C) | 20 mm x 20 mm x 140 mm |
| 1x | Płyta dębowa | Podstawa (D) | 300 mm x 200 mm x 20 mm |
| 1x | Pręt gwintowany | Haczyki (E) | Długość co najmniej 300 mm |
Dzięki temu przeglądowi zawsze masz pod ręką odpowiedni komponent.
Uwaga: Nieobrobiona stal i nieobrobiony dąb pod wpływem wilgoci i ze względu na naturalnie występujący w drewnie kwas garbnikowy mogą ze sobą reagować. W takim wypadku na drewnie pojawiają się duże przebarwienia. Aby im zapobiec, można na przykład na powierzchniach styku pokryć jeden lub oba materiały bezbarwnym lakierem.
Krok 1: Cięcie rur krawędziowych (A, B, C) na wymiar
Za pomocą piły taśmowej do metalu przytnij rury krawędziowe (A, B, C) na odpowiedni wymiar: A: 200 mm, B: 95 mm i C: 140 mm.
Krok 2: Gratowanie

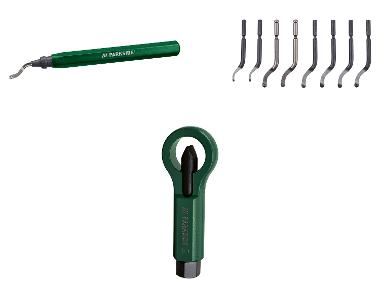

Po przycięciu rury na krawędzi cięcia pojawiają się zadziory. Najlepszym narzędziem do ich usunięcia jest ręczny gratownik. Alternatywnie można też użyć pilnika.
Krok 3: Oznaczanie miejsc otworów na haczyki
Zaznacz punktakiem środek miejsca, w którym będzie zamocowany haczyk. Możesz sam zdecydować, ile haczyków chcesz mieć i gdzie chcesz je umieścić. W naszym stojaku 4 haczyki znajdują się w odległości 25 mm od zewnętrznej krawędzi rury krawędziowej. Upewnij się, czy plastikowe złączki, które później będą trzymać ramę nie będą przeszkadzać w wierceniu otworów! Jeśli tak, to skróć złączki lub umieścić je przed wierceniem, a następnie wywiercić otwór tak, aby złączki również zostały nawiercone.
Krok 4: Wiercenie i gwintowanie
Wywierć otwory w zaznaczonych punktach wiertłem 4,2 mm. Do wykonania prostego otworu najlepiej użyć wiertarki stołowej. Następnie umieść gwintownik M5 na pokrętce i obracaj go w otworze w kierunku zgodnym z ruchem wskazówek zegara z wyczuciem i stosując niewielki nacisk. Gdy tylko poczujesz opór, możesz obracać narzędzie nieco szybciej – gwint jest gotowy.
Wskazówka: Jeśli otwór stawia opór, nałóż trochę oleju do wiercenia i cięcia.
Krok 5: Wiercenie wiertłem stopniowym
Zaznacz środek wierconego otworu na nogach (A), które łączą się z drewnianą płytą (D). Zawsze 10 mm od dołu. Przewiercić całą rurę krawędziową (A) wiertłem o średnicy 5 mm. Za pomocą wiertła stopniowego wywierć otwory o średnicy 5 mm na powierzchni każdej części, tak aby zmieścił się w nich łeb śruby z łbem walcowym.
Krok 6: Montaż ramy
Nałóż plastikowe złączki na odpowiednie części ramy. Złóż je razem i sprawdź wymiary. Zewnętrzny wymiar przeciwległych nóg (A) powinien odpowiadać zewnętrznemu wymiarowi drewnianej płyty (D).
Krok 7: Wykonanie haczyków (E)
Zaciśnij dwa narzędzia udarowe z zestawu narzędzi udarowych PARKSIDE w imadle, tak aby zmieścił się między nimi pręt gwintowany M5. Zagnij koniec gwintowanego pręta wokół narzędzia udarowego, aż uzyskasz odpowiedni kształt. Następnie odetnij wygięty haczyk szlifierką kątową i usuń zadziory z krawędzi cięcia.
Wskazówka: Przykręć nakrętkę M5 do haczyka aż do zagięcia. Dzięki temu później haczyk nie poluzuje się w gwintowanym otworze.
Krok 8: Przycinanie podstawy (D)
Za pomocą wyrzynarki przytnij dębowy panel (D) do odpowiednich wymiarów 250 mm x 300 mm i zaokrąglij rogi. Zaznacz wycięcia na rury krawędziowe i wstępnie wytnij otwory za pomocą wiertła Forstnera 20 mm lub wytnij je od razu za pomocą wyrzynarki. Zrób wycięcie z przodu, aby powstało miejsce na spodki lub pojemniki na herbatę. Na przykładowym zdjęciu widać duże półkole.
Krok 9: Frezowanie zaokrągleń frezarką
Przejedź frezarką raz wokół górnej krawędzi podstawy (D), aby powstała ładna krzywizna. Jeśli nie masz frezarki, możesz wykonać zaokrąglenie za pomocą bloku szlifierskiego.
Krok 10: Przykręcanie nóg ramy (A) do podstawy (D)
Przykręć ramę do podstawy (D) wkręcając śrubę z łbem walcowym, aby przeszła przez duże otwory. Łeb śruby znajduje się po wewnętrznej stronie rury krawędziowej (A) i dlatego jest niewidoczny!
Krok 11: Olejowanie podstawy
Teraz możesz poddać drewno dowolnej obróbce - lub po prostu pozostawić je w naturalnym stanie!
