Zaczynamy!
Dowiedz się, jak łatwo można za pomocą narzędzi PARKSIDE stworzyć kultowy bar balkonowy, który umili następny ciepły letni wieczór. Instrukcje krok po kroku przeprowadzą Cię przez cały proces. Możesz je również pobrać - dzięki czemu możesz od razu przystąpić do pracy!
Niezależnie od tego, czy jesteś sam, czy z przyjaciółmi, efekt końcowy będzie powodem nieustającej satysfakcji!

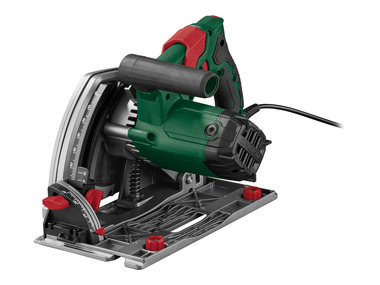

- piła zagłębiarka PARKSIDE
- wkrętarko-wiertarka akumulatorowa 20 V PARKSIDE
- frezarka górnowrzecionowa PARKSIDE
- piła poprzeczna/dwuręczna PARKSIDE
- wiertło Forstner PARKSIDE 20 mm
- pogłębiacz stożkowy PARKSIDE
- piła wyrzynarka PARKSIDE
- papier ścierny PARKSIDE o ziarnistości 120 i 150
- szczypce do cięcia drutu PARKSIDE
- metrówka
- ołówek
- 1 x drewniana kantówka (świerk/sosna)
60 mm x 80 mm x 1100 mm - 2 x płyty trójwarstwowe (świerk)
150 mm x 1250 mm - 1 x płyta trójwarstwowa (świerk)
500 mm x 1250 mm - 1 x płyta trójwarstwowa (świerk)
300 mm x 1250 mm - 1 x bejca zewnętrzna do drewna
- 5 x wkrętów z łbem stożkowym 4,5 x 50 mm
- 5 x wkrętów z łbem stożkowym 4,5 x 45 mm
- 5 x wkrętów z łbem stożkowym 5 x 70 mm
- 2 x wkręty z łbem stożkowym 4 x 35 mm
- 1 x łańcuch ogniwowy o ogniwach
12 mm x 8 mm, długość 2,5 m - 2 x haki wkręcane
(dowolna długość) - 2 x wkręty pierścieniowe (uchowe) 30 x 14 mm
| Ilość | Materiał | Element | Wymiar w mm |
|---|---|---|---|
| 1x | drewniana kantówka | Podstawa balustrady (A) | 60 mm x 80 mm x 1100 mm |
| 1x | płyta trójwarstwowa | Górna półka barowa (B) | 150 mm x 1250 mm |
| 1x | płyta trójwarstwowa | Tylna przesłona (C) | 150 mm x 1250 mm |
| 1x | płyta trójwarstwowa | Tylna ścianka (D) | 500 mm x 1250 mm |
| 1x | płyta trójwarstwowa | Blat stołu (E) | 300 mm x 1250 mm |
Dzięki temu przeglądowi zawsze masz pod ręką odpowiedni komponent.
Krok 1: Ucięcie na wymiar płyt trójwarstwowych i drewnianej kantówki
Utnij na wymiar drewnianą kantówkę (A) i płyty (B, C, D, E) za pomocą piły poprzecznej/dwuręcznej.
Krok 2: Zaznaczenie wycięć
Określ położenie czterech poziomych wycięć na dużej płycie tylnej ścianki (D), w które później zostanie wstawiony blat stołu (E). Narysuj kropkę po lewej i prawej stronie 100 mm od krawędzi i 100 mm od dolnej krawędzi. Połącz je kreską i narysuj w odległości 100 mm powyżej następne identyczne kreski. Są to linie środkowe naszych wycięć.
Krok 3: Nawiercenie końców wycięć
Wycięcia mają wysokość 20 mm i szerokość 1070 mm. Za pomocą wiertła Forstner 20 mm wywierć otwór w płycie tylnej ścianki w każdym punkcie końcowym kresek (D).
Krok 4: Wycinanie wycięć
Następnie za pomocą zagłębiarki wykonaj długie cięcia pomiędzy punktami wstawienia. W tym celu przystaw piłę dwa razy na każdy otwór i utnij: Raz do górnej krawędzi otworu i raz do dolnej. Uważaj, czy tniesz po „właściwej” stronie!
Wskazówka: Ze względu na okrągły kształt tarczy piły, tuż przed otworami 20 mm zostanie nieco drewna, które później wytniesz je piłą.
Krok 5: Ukosowanie krawędzi
Wyfrezuj skos po obu stronach wycięć za pomocą frezarki górnowrzecionowej i frezu zaokrąglającego. W ten sposób powstanie ładna krawędź.
Krok 6: Dokładne szlifowanie
Teraz weź papier ścierny o ziarnistości 120 i załam wszystkie krawędzie.
Krok 7: Zrównanie blatu stołu z tylną ścianką
Tylna krawędź blatu stołu (E) musi pasować do odpowiednich wycięć i przylegać do tylnej ścianki (D). W tym celu wykonaj wycięcia o szerokości 100 mm i głębokości 20 mm po lewej i prawej stronie, aby utworzyć połączenie wtykowe. Do tego celu użyj zagłębiarki i wyrzynarki.
Krok 8: Wycinanie wręgu w kantówce
Aby umieścić bar balkonowy na balustradzie balkonowej, musisz wyciąć wręg w kantówce (A). W naszym przypadku balustrada ma wymiary 30 x 40 mm. Teraz za pomocą zagłębiarki wycinamy ten wymiar na całej kantówce w jednym rogu.
Krok 9: Wizualne wykończenie tylnej przesłony
Po przycięciu wręgu zagłębiarka będzie jeszcze raz potrzebna do tylnej przesłony (C) baru balkonowego Na obu wzdłużnych krawędziach wykonujemy cięcie 30°, które nada barowi wizualnej lekkości. Następnie załamujemy krawędź papierem ściernym o ziarnistości 120.
Krok 10: Malowanie bejcą
Zanim skręcimy wszystkie części, musimy je pomalować bejcą. Na przykład możesz użyć białej bejcy zewnętrznej do drewna. Może być potrzebnych kilka warstw. Pomiędzy warstwami, po odpowied- nim czasie schnięcia, można przeszlifować papierem ściernym o ziarnistości 150 w celu uzyskania przyjemniejszej powierzchni.
Krok 11: Zamocowanie górnej półki barowej do drewnianej kantówki
Przykręć górną półkę baru (B) od dołu przez wręg do kantówki (A). Wtedy wkręty będą niewidoczne. W tym celu umieść kantówkę dokładnie na środku.Następnie nawierć i pogłęb otwory za pomocą pogłębiacza i skręć wszystko pięcioma wkrętami z łbem wpuszczanym 4,5 x 50 mm.
Krok 12: Przykręcenie tylnej przesłony do kantówki
Przykręć teraz również tylną przesłonę (C) od wewnątrz przez wręg do kantówki (A). Również tutaj pogłęb nawiercone otwory za pomocą pogłębiacza i do przykręcenia użyj pięciu wkrętów z łbem wpuszczanym 4,5 x 45 mm. Dolna krawędź tylnej przesłony powinna znajdować się równo z kantówką. Nachylenie 30° jest skierowane powierzchnią do wewnątrz.
Krok 13: Połączenie kantówki z tylną przesłoną
Następnie połącz kantówkę (A), która później stanie na balustradzie balkonu, z tylną ścianką (D). Strona znajdująca się w większej odległości od najbardziej zewnętrznego wycięcia powinna być skierowana do góry.
Następnie określ położenie kantówki za pomocą miarki i przenieś wymiary na tylną ściankę. W ten sposób możesz określić punkty przykręcenia na tylnej ściance. Nawierć i pogłęb otwory, następnie skręć, tym razem od przodu, za pomocą pięciu wkrętów z łbem wpuszczanym 5 x 70 mm.
Krok 14: Mocowanie łańcucha
Nadszedł czas na przymocowanie łańcucha podtrzymującego stół. W tym celu wkręć hak z każdej strony w tylną przesłonę (C) i po jednym uchu w górną półkę barową (B). Przymocuj koniec łańcucha do bocznej krawędzi blatu stołu (E). Aby określić długość łańcucha, wystarczy wsunąć blat stołu w najniższe wycięcie, poprowadzić łańcuch przez ucho do krawędzi blatu i zaznaczyć miejsce, w którym zostanie wkręcony wkręt z łbem wpuszczanym 4 x 35 mm. Następnie zaczep koniec łańcucha z niewielką rezerwą długości. Dzięki temu wiesz, gdzie możesz przeciąć łańcuch za pomocą szczypiec do cięcia drutu.
Krok 15: Wieszanie baru balkonowego
Zawieś gotowy bar na balustradzie balkonu i za pomocą deski wyreguluj go na najlepszą dla siebie wysokość.
Teraz brakuje tylko napojów!
