Zo bouw je je power rack
Door deze YouTube-video af te spelen, worden er gegevens doorgestuurd naar Google Ltd Ierland en worden er cookies ingesteld op uw apparaat. Door op de video te klikken, geeft u toestemming voor het verzenden van gegevens en het gebruik van cookies. Raadpleeg voor meer informatie over gegevensverwerking bij ingebedde inhoud van derden ons privacybeleid.
- PARKSIDE PERFORMANCE handcirkelzaag incl. geleider

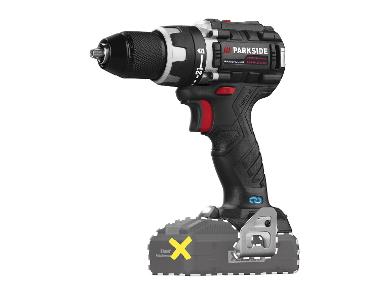

- PARKSIDE PERFORMANCE 20V accu-schroefboormachine
- PARKSIDE PERFORMANCE 20V decoupeerzaag
- PARKSIDE PERFORMANCE 12V bovenfrees
- PARKSIDE PERFORMANCE 20V haakse slijper
- PARKSIDE PERFORMANCE 12V excenterschuurmachine

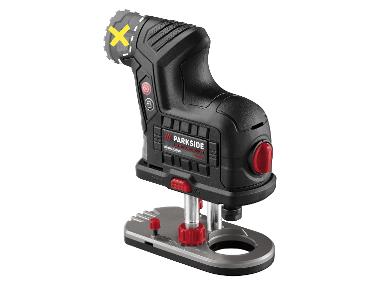

- PARKSIDE PERFORMANCE 12V accu-kantenfrees

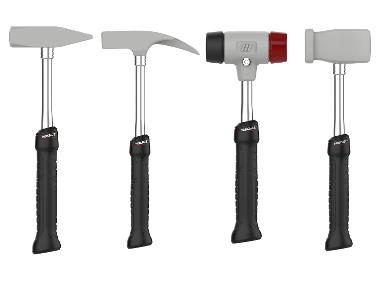

- PARKSIDE PERFORMANCE rubber hamer
- PARKSIDE handontbramer
- PARKSIDE lintzaag voor metaal
- PARKSIDE schuurpapier

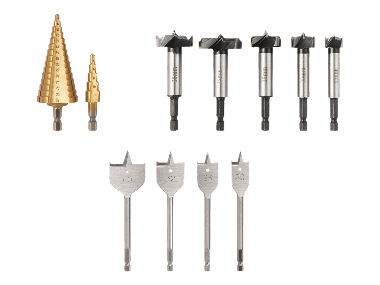

- PARKSIDE forstnerboor 30 mm
- PARKSIDE waterpas

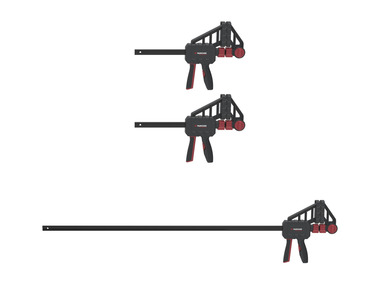

- PARKSIDE PERFORMANCE een-hands lijmklemmenset
- PARKSIDE driehoek met blokhaak
- PARKSIDE PERFORMANCE duimstok
- PARKSIDE potlood
- 6 x houten balk
100 mm x 100 mm x 2500 mm - 2 x houten plank
100 mm x 50 mm x 2000 mm - 1 x zeefdrukplaat 1250 mm x 2500 mm
- 1 x rvs buis 30 mm x 4000 mm
- 10 x buisdoppen 30 mm
- Schroeven 6 x 80 mm panhead
- Schroeven 6 x 50 mm panhead
| Hoeveelheid | Materiaal | Component | Afmetingen in mm |
|---|---|---|---|
| 4x | Houten balk | Standaard (A) | 100 mm x 100 mm x 2200 mm |
| 2x | Houten balk | Bovenframe (B1) | 100 mm x 100 mm x 1300 mm in verstek gezaagd |
| 2x | Houten balk | Bovenframe (A) | 100 mm x 100 mm x 1000 mm in verstek gezaagd |
| 2x | Houten plank | Dwarsverbinding (C1) | 100 mm x 50 mm x 800 mm |
| 1x | Houten plank | Dwarsverbinding (C2) | 100 mm x 50 mm x 1100 mm |
| 16x | Zeefdrukplaat | Hoekverbinding (D) | 500 mm x 500 mm x 12 mm In vorm gefreesd |
| 2x | RVS buis | Veiligheidssteun (E) | 30 mm x 2 mm x 900 mm |
| 4x | RVS buis | Halterschijvenhouder (F) | 30 mm x 2 mm x 200 mm |
| 10x | Buisdoppen | Halterschijvenhouder (F) | Rund 30 mm |
| 6x | RVS buis | Halterstanghouder (G) | 30 mm x 2 mm x 170 mm |
| 10x | Buisdoppen | Halterstanghouder (G) | Rond 30 mm |
Met dit overzicht heb je altijd het juiste onderdeel bij de hand.
Veiligheidsinstructies: Bij dit project wordt een groot aantal apparaten gebruikt. Let altijd op uw veiligheid en gebruik de nodige beschermingsmiddelen.
Stap 1: Standaard (A) inkorten
Zaag de vier standaards met de handcirkelzaag op de gewenste lengte van 2200 mm.
Stap 2: Het bovenste frame verstekken (B1 & B2)
Zaag twee houten balken op 1300 mm voor de lange zijden van het bovenframe en nog eens twee op 1000 mm voor de dwarszijden. Zaag de uiteinden in verstek zodat de balken later netjes in elkaar passen.
Stap 3: Dwarsverbindingen (C1 & C2) op maat zagen
Zaag vervolgens de dwarsverbindingen op maat, zodat je twee stukken hebt van elk 800 mm lang en nog een van 1100 mm.
Stap 4: Gaten boren
Boor met een forstnerboor de nodige gaten in de staanders (A).
Voor de veiligheidssteun (E) en de halterstanghouder (G) boor je gaten in een hoek van 15°. De halterschijvenhouder (F) wordt geboord in een hoek van 90°.
Tip: Met een boorsjabloon kun je precies en splintervrij boren.
Stap 5: Randen frezen en schuren
Frees alle houten onderdelen rondom met de kantenfrees om scherpe randen te voorkomen. Schuur de oppervlakken vervolgens grondig met de excenterschuurmachine tot ze mooi glad zijn.
Stap 6: Hoekverbinding (D) op maat zagen en frezen
Zaag de zeefdrukplaat in het gewenste formaat. Zaag hiervoor eerst acht vierkanten (500 mm x 500 mm), die je vervolgens diagonaal in tweeën deelt.
Breng de vorm van de hoekverbindingen over op de zeefdrukplaten. Zaag ze grof voor met de decoupeerzaag en frees ze dan precies uit met de bovenfrees en een kopieerfrees met ring. Vervolgens kun je de gaten voor de bevestiging voorboren met behulp van de sjabloon.
Tip: Ook hier is een sjabloon handig voor het markeren van de radius en de boorgaten voor de hoekverbindingen.
Stap 7: RVS buis op maat snijden
Zaag de buis van roestvaststaal op de juiste lengtes.
Deze worden later gebruikt als veiligheidssteun (E), halterschijvenhouder (F) en halterstanghouder (G). Ontbraam de randen zorgvuldig na het zagen.
Stap 8: Bovenframe (B) monteren
Leg de balken van het bovenframe zo dat de verstekzijden in elkaar grijpen. Stabiliseer ze indien nodig met een riem, plaats de hoekverbindingen (D) en lijn alles uit. Boor gaten voor en boor twee extra gaten zodat je niet rechtstreeks in het verstek schroeft. Schroef vervolgens alles aan elkaar. Belangrijk: schroef de hoekverbindingen met de ruwe kant van de zeefdrukplaat richting het hout.
Tip: Met twee personen gaat het gemakkelijker om het frame uit te lijnen en in elkaar te zetten.
Stap 9: Zijpanelen monteren
Nu kun je de zijpanelen monteren. Zorg ervoor dat de hoekverbindingen (D) bovenaan de materiaaldikte van het frame (B) oversteken en onderaan 10 mm naar boven zodat het geheel op de balken van de standaards (A) staat. Vervolgens wordt de onderste dwarsstijl (C1) aan de standaard (A) bevestigd. Monteer nu de zijpanelen en dwarsstijlen (C1 & C2) en de rvs buizen (E, F, G) volgens de tekening. Controleer daarbij regelmatig met de waterpas of alles loodrecht en in een rechte hoek staat.
Tip: Gebruik lijmklemmen om ervoor te zorgen dat er aan de achterkant niets wegglijdt.
Stap 10: Buisdoppen aanbrengen
Ten slotte kun je de buisdoppen op de houders bevestigen.
