A JDEME NA TO
Pokyny týkající se ochrany při práci:
U tohoto projektu se používá velké množství nástrojů. Dbejte prosím na vaši vlastní bezpečnost a používejte nezbytné ochrannépomůcky .
Rozměry/materiál & Nástroje
- Invertorová svářečka na plněné dráty PARKSIDE®
- Aku úhlová bruska PARKSIDE® 20 V
- Dělicí kotouč na kovy PARKSIDE®

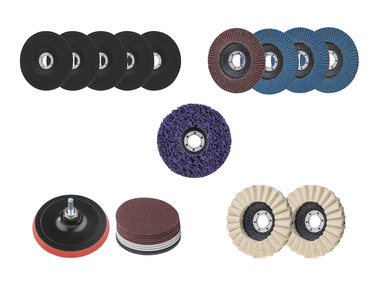

- Brusný kotouč PARKSIDE®
- Hrubovací kotouč PARKSIDE®
- Drátěný kartáč PARKSIDE®
- Aku excentrická bruska PARKSIDE® 20 V
- Okružní ponorná pila s vodicí lištou PARKSIDE®
- Aku vrtací šroubovák PARKSIDE® 20 V
- Stupňovitý vrták PARKSIDE®

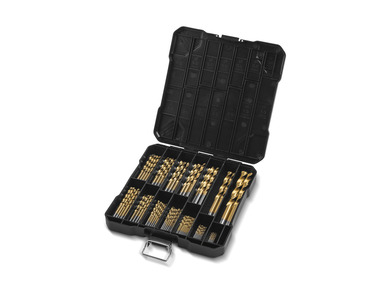

- Vrták PARKSIDE® HSS
- Sada bitů PARKSIDE®
- Štětec PARKSIDE®
- Ocelový plněný drát PARKSIDE®
Celkový rozměr: V 950 x Š 1200 x H 30
Díl (A) krajina 26 x 300 x 1200
Hranatá ocelová trubka 30 x 30 mm, 6 m dlouhá 4x díl (B) Krátká strana rámu: 250 mm 4x díl (C) Dlouhá strana rámu: 920 mm 1x díl (D) Spoj: 900 mm
Univerzální šrouby 5 x 25 mm, půlkulatá hlava, 6 kusů Tvrdý voskový olej
Černý lak (ve spreji) // matný
Další projekty DIY ke zkopírování najdete zde!
Krok 1: Zaříznutí prkna
Začněte se zaříznutím prkna (A). Váš odkládací stolek by měl stál rovně u zdi, a proto provedete nejprve pomocí ruční okružní pily a vodicí lišty rovný řez na podélné straně výrobku.
Poté přiložíte na jednotlivé strany úhelník a vyznačíte směrem dopředu tužkou rovnou čáru. Řez provedete z důvodu jejich vyrovnání podél daného označení a také na stranách.
Krok 2: Opracování povrchu
Rukou nejprve odstraníte volnou kůru. Poté pomocí aku úhlové brusky opracujete hrany a zbytky kůry a nečistot odstraníte vhodným nástavcem drátěného kartáče.
Pomocí aku excentrické brusky následně zbrousíte celý povrch, který následně opatříte lazurou nebo tvrdým voskovým olejem.
Krok 3: Zaříznutí ocelových trubek na správný rozměr
Během zasychání oleje si připravíte jednotlivé díly ocelového rámu.
Dle údajů v tabulce, si pomocí úhlové brusky oddělíte ocelovou trubku na pokos dle jednotlivých dílů.
Pokos si vyznačíte úhelníkem a důlčíkem na kovy. Ocel oddělíte úhlovou bruskou s vhodným dělicím kotoučem.
TIP
Pro zajištění pohodlné polohy úhlové brusky, umístěte trubku na pracovním stole nebo podložce takovým způsobem, aby se označení nacházelo paralelně k hraně stolu.
Krok 4: Svaření rámu
A nyní se vrhneme na svařování. Začneme se samostatným rámem.
Připravte si jeden díl (B) a jeden díl (C) a spojte je v rozích pomocí magnetického držáku. Zkontrolujte úhlové nasměrování a poté jednotlivé díly na pokos svařte.
Po svaření obou rámů, proveďte jejich spojení uprostřed na horní straně rámu pomocí dílu (D).
Poté svary zbrousíte pomocí brousícího vějíře.
TIP
Začněte se svařováním vnějších svarů, aby se z důvodu vysokých teplot nasměrování nezdeformovalo.
Krok 5: Brousicí vějíře
Pomocí brousícího vějíře provedete zbroušení svarů a odstraníte zbytky rzi.
Krok 6: Vyvrtání otvorů
Pomocí vrtáku do kovu si do rámu předvrtáte 6 otvorů (skrz rám), do kterých budete následně prkno uchycovat.
Pomocí stupňovitého vrtáku si ze spodní strany rámu otvory zvětšíte, aby nebyly šrouby vidět.
Krok 7: Nalakování ocelového rámu
Rám nalakujete rozstřikem. Dodržujte vzdálenost nanášení a dobu sušení a rozstřik provádějte rovnoměrně po celém povrchu výrobku.
