Jak zbudować drabinki
Dzięki samodzielnie zbudowanej ściance wspinaczkowej zapewnisz sobie ruch, zabawę i trening we własnych czterech ścianach. Niezależnie od tego, czy służy jako urządzenie do zabawy dla dzieci, narzędzie do ćwiczeń, czy po prostu do wyładowania energii, ten projekt DIY zapewnia akcję i można go zrealizować w kilku krokach. Do dzieła!
Po odtworzeniu tego filmu YouTube firmie Google Ltd. z siedzibą w Irlandii zostaną przesłane dane, a na urządzeniu końcowym użytkownika zostaną zapisane pliki cookie. Kliknięcie tego filmu oznacza zgodę na przesyłanie danych i zapisanie plików cookie. Pozostałe informacje dotyczące przetwarzania danych przy zamieszczaniu treści podmiotów zewnętrznych na naszej stronie można znaleźć w naszych informacjach dotyczących ochrony prywatności.
- Pilarka ukosowa z przesuwem PARKSIDE
- Piła wgłębna PARKSIDE Wyrzynarka 20 V PARKSIDE

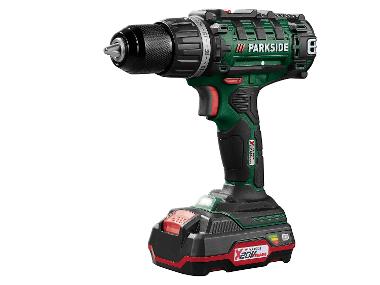

- Akumulatorowa wiertarko-wkrętarka 20 V PARKSIDE
- Wiertarka stołowa PARKSIDE

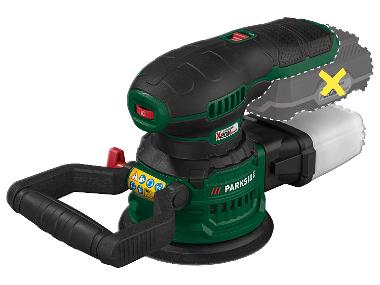

- Szlifierka mimośrodowa 20 V PARKSIDE

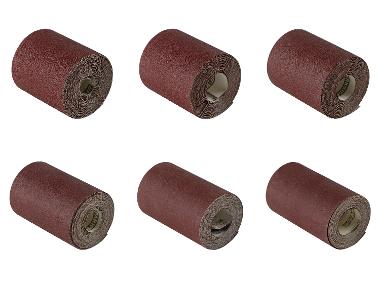

- Papier ścierny PARKSIDE o uziarnieniu 120 i 150
- Wiertarka Forstner 40 mm PARKSIDE
- Ściski śrubowe 500 mm PARKSIDE (min. 4 szt., ale lepiej 8)
- Ściski śrubowe PARKSIDE 1000 mm (4 szt.)
- Piła japońska PARKSIDE
- Calówka PARKSIDE
| Liczba | Materiał | Element | Wymiary w mm |
|---|---|---|---|
| 2x | Buk Multiplex | Drabinka gimnastyczna bok (A1) | 18 mm x 100 mm x 2200 mm |
| 2x | Buk Multiplex | Drabinka gimnastyczna bok - z otworami (A2) | 18 mm x 100 mm x 2200 mm |
| 2x | Buk Multiplex | Drążek do podciągania bok (B) | 18 mm x 600 mm x 850 mm Narysuj geometrię |
| 9x | Drążek okrągły bukowy | Szczeble (ściana) (C1) | 40 mm x 864 mm |
| 3x | Drążek okrągły bukowy | Szczeble (drążek do podciągania) (C2) | 40 mm x 792 mm |
- 2 x Multiplex buk 18 mm x 650 mm x 2200 mm
- 2 x Multiplex buk 18 mm x 750 mm x 850 mm
- 9 x bukowy drążek okrągły 40 mm x 864 mm
- 3 x bukowy drążek okrągły 40 mm x 792 mm
- 3 x bukowy kołek ryflowany 8 mm x 1000 mm
- 8 śrub z łbem wpuszczanym 5 mm x 80 mm
- Klej
Dzięki temu przeglądowi zawsze masz pod ręką odpowiedni komponent.
Wskazówki dotyczące bezpieczeństwa pracy: W tym projekcie używana jest duża liczba urządzeń. Zawsze dbaj o swoje bezpieczeństwo i używaj niezbędnego sprzętu ochronnego.
Krok 1: Piłowanie drabinki gimnastycznej boki (A1 i A2)
Wytnij piłą wgłębną 4 x 100 mm szerokie pasma z dużej płyty Multiplex.
Krok 2: Wywierć otwory 40 mm
Narysuj na dwóch wyciętych pasmach co 250 mm punkt środkowy wiercenia na środku powierzchni. Umieść pierwszy punkt 100 mm od końca. Przy dokładnym zmierzeniu ostatni punkt w rzędzie znajduje się również 100 mm od końca pasma.
Przewierć na wiertarce stojącej oznaczone otwory przez płytę za pomocą wiertła Forstner 40 mm.
Krok 3: Klejenie drabinki gimnastycznej części boczne (A1 i A2)
Ułóż przy sobie po jednym przewierconym i jednym nieprzewierconym. Nanieś klej na pasmo z otworami i zaciśnij je do odpowiedniego bez otworów za pomocą krótkich ścisków śrubowych. Uważaj, aby krawędzie przylegały do siebie.
Porada: nie dopuszczaj do przedostawania się kleju do otworów, utrudnia to późniejsze klejenie szczebli. Jeśli są dwie długie kantówki, użyj ich do ściskania z dwóch stron jako podkładek – w ten sposób uzyskasz równomierny nacisk na całą powierzchnię.
Krok 4: Klejenie płyt do drążka do podciągania (B)
Sklej dwie płyty Multiplex najpierw na płasko. Użyj do tego ponownie krótkich ścisków śrubowych oraz uważaj, aby krawędzie znajdowały się ściśle przy sobie. Jeśli nie ma wolnych ścisków, można również poczekać z tym krokiem, aż części boczne drabinki gimnastycznej (A1 i A2) wyschną.
Krok 5: Skracanie kołków drewnianych (C1 i C2)
Przytnij pilarką ukosową z przesuwem drążki okrągłe na właściwą długość podczas schnięcia części bocznych. Złam krawędzie za pomocą klocka ściernego.
Krok 6: Zaokrąglanie krawędzi
Włóż frez zaokrąglający z pierścieniem prowadzącym do frezarki górnowrzecionowej i zaokrąglij krawędzie wszystkich boków (A1 i A2, B).
Krok 7: Klejenie drabinki gimnastycznej
Teraz można nanieść klej do otworów i włożyć szczeble. Zaciśnij drabinkę gimnastyczną długimi ściskami i podkładką. To samo zrób z drążkiem do podciągania.
Krok 8: Wycinanie drążka do podciągania (B)
Kiedy sklejona płyta wyschnie, można narysować na płycie kształt części bocznych na drążek do podciągania. Wytnij każdy kształt wyrzynarką.
Krok 9: Zaznaczanie i wiercenie otworów na haki i okrąglaki
Zaznacz punkty środkowe wiercenia haków i kołków drewnianych. Wywierć otwory na kołki drewniane do połowy grubości materiału (18 mm) i otwory na haki przez cały materiał. Użyj do tego ponownie wiertarki stołowej oraz wiertła Forstner 40 mm.
Uwaga: tutaj należy ustalić, który bok jest prawy, a który lewy. Odpowiednio wywierć otwory na kołki drewniane.
Krok 10: Łączenie otworów na haki
Połącz za pomocą wyrzynarki dwa otwory na haki, jak pokazano na ilustracji.
Krok 11: Zaokrąglanie krawędzi
Włóż frez zaokrąglający z pierścieniem prowadzącym do frezarki górnowrzecionowej i zaokrąglij krawędzie wszystkich boków (A1 i A2, B).
Krok 12: Zaznaczanie kołków, nawiercanie i klejenie
Zamocuj szczeble do powierzchni zewnętrznych (drabinka gimnastyczna i drążek do podciągania). Wywierć ze wszystkich stron na wysokości szczebla otwór wiertłem 8 mm, sięgający do szczebla okrągłego. Naklej po jednym kołku ryflowanym w powstałych otworach przy użyciu kleju do drewna i w razie potrzeby dotnij odpowiednio wystające kołki. Dzięki temu szczeble będą stabilniejsze i będą lepiej trzymać.
Krok 13: Szlifowanie gładkie powierzchni zewnętrznej
Teraz wyszlifuj gładko powierzchnię zewnętrzną, aby kołki były ścisłe. Użyj do tego najlepiej szlifierki mimośrodowej.
Krok 14: Montaż na ścianie
Wytnij z pozostałej długiej płyty Multiplex dwie części na szerokość drabinki gimnastycznej.
Przykręć w górnej i dolnej ćwiartce od tyłu do drabinki gimnastycznej za pomocą śrub z łbem wpuszczanym 5 x 80 mm. Dzięki tej płycie można teraz zamontować na ścianie całą drabinkę gimnastyczną! Rodzaj i liczba śrub wynika z właściwości ściany.
Krok 15: Zawieszanie drążka do podciągania
Zawieś drążek do podciągania i można zaczynać trening!
